Diese Anleitung erklärt, wie Sie Bilder in SVG-Dateien umwandeln und für das Plotten mit allen iDraw-Stiftplottern vorbereiten. Sie erfahren auch, wie Sie Fotos in SVG-Dateien konvertieren, sie für das Zeichnen aufbereiten und schließlich Bilder mit einem Stiftplotter zeichnen, um ein reales Ergebnis zu erzielen.
Dieser Workflow ist ideal für Benutzer, die Folgendes möchten:
- Fotos in SVG-Dateien zum Plotten konvertieren
- Porträts oder Bilder in Vektor-Strichzeichnungen umwandeln
- Bilder mit Stiftplotter-Systemen drucken und zeichnen
Schritt 1 - Wählen Sie ein Lieblingsfoto aus
Beginnen Sie mit der Auswahl eines beliebigen Bildes, das Sie konvertieren möchten.
- Laden Sie ein Foto herunter oder machen Sie eines, das Ihnen gefällt
- Entfernen Sie den Hintergrund mit Photoshop oder mobilen Apps
Beispiel-Workflow:
- Suchen Sie nach transparenten PNG-Bildern (Beispiel: „Messi PNG“)
- Laden Sie ein hochauflösendes Bild direkt auf Ihren PC herunter
Dies gewährleistet eine bessere Qualität bei der Konvertierung ins SVG-Format.
Schritt 2 - Bild/Foto in SVG-Format konvertieren
Verwenden Sie ein Online-Konvertierungstool, um Ihr Bild in das Vektorformat umzuwandeln:
https://image.online-convert.com/convert-to-svg
Schritte:
- Klicken Sie auf „Datei auswählen“, um Ihr Bild hochzuladen
- Oder ziehen Sie es per Drag & Drop in den Upload-Bereich
- Sie können auch von Dropbox oder Google Drive hochladen
- Verwenden Sie die Standardeinstellungen oder passen Sie die Parameter bei Bedarf an
Nach der Konvertierung:
- Laden Sie die SVG-Datei auf Ihren Computer herunter
- Sie erhalten ein Schwarz-Weiß-Vektorbild
Schritt 3 - SVG in Inkscape zeichnungsfähig machen
1. SVG-Datei öffnen
Öffnen Sie die konvertierte SVG-Datei in Inkscape.
2. Seitengröße anpassen
- Gehen Sie zu Datei → Dokumenteneigenschaften
- Ändern Sie die Seitengröße bei Bedarf von A4 auf A3
- Wenn Sie eine A4 iDraw-Maschine verwenden, behalten Sie die Standardgröße bei
3. Bild zentrieren
Ziehen Sie das Bild in die Mitte der Arbeitsfläche.
4. Schraffurfüllung anwenden
- Wählen Sie das Bild aus
- Gehen Sie zu Erweiterungen → Axidraw Utilities → Hatch Fill
5. Live-Vorschau aktivieren
- Aktivieren Sie „Live-Vorschau“
- Stellen Sie den Schraffurabstand auf 0,800 ein
- Klicken Sie auf Anwenden
6. Füllung & Kontur anpassen
- Wählen Sie das Bild erneut aus
- Gehen Sie zu Objekt → Füllung und Kontur
7. Strichstärke einstellen
- Öffnen Sie das Panel für den Konturstil
- Stellen Sie die Breite auf 0,5 pt ein
Zu diesem Zeitpunkt ist das Bild vollständig als zeichnungsfähige Vektordatei vorbereitet.
Schritt 4 - Bild mit iDraw Stiftplotter drucken
Jetzt können Sie das SVG-Kunstwerk direkt mit allen iDraw Stiftplottern ausgeben.
- Gehen Sie zu Erweiterungen → iDraw 2.0 Control
- Klicken Sie auf Anwenden
- Beginnen Sie automatisch mit dem Zeichnen Ihres Kunstwerks
Dieser Schritt ermöglicht das reale Plotten und erlaubt es Ihnen, Bilder mit einem Stiftplotter direkt aus SVG-Dateien zu zeichnen.

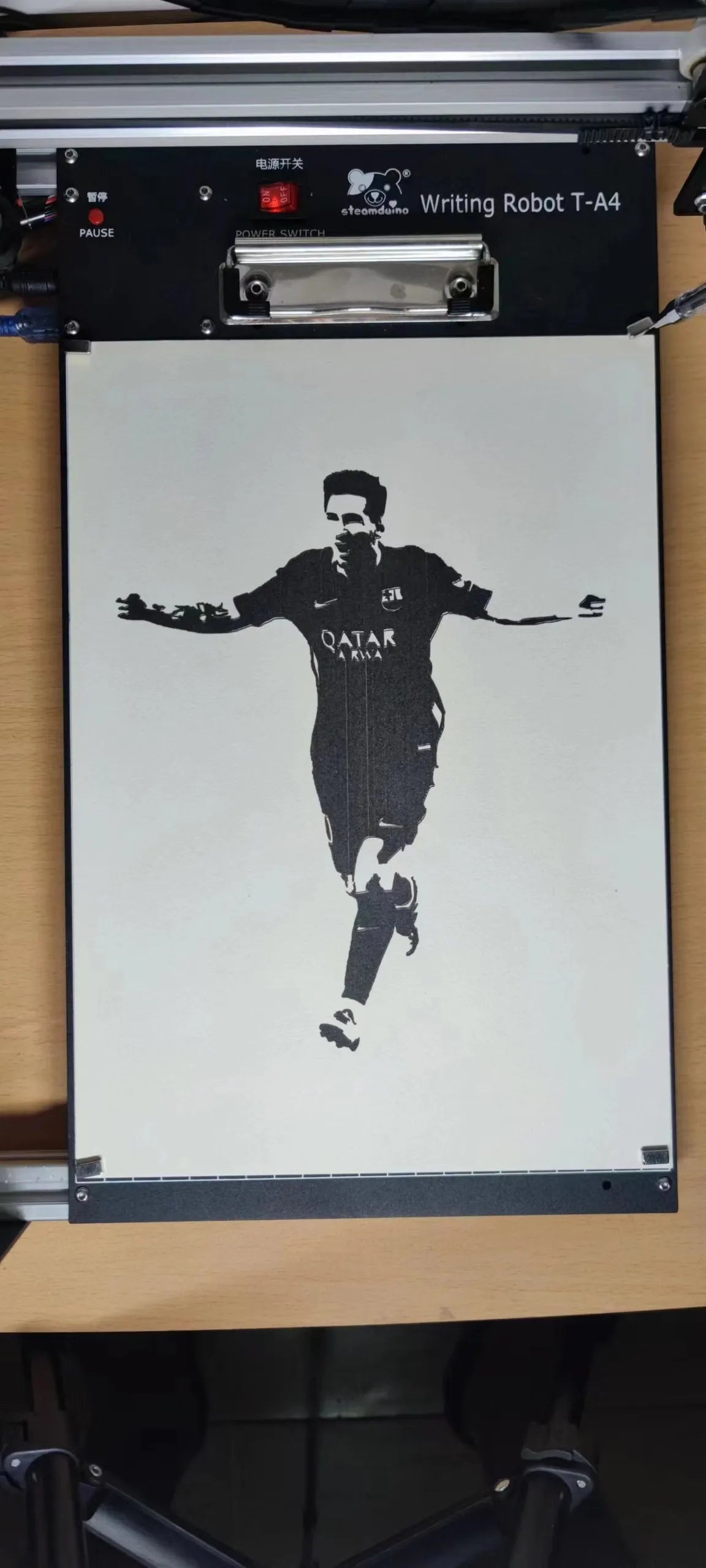

Endergebnis
Nachdem Sie alle Schritte abgeschlossen haben, erhalten Sie:
- Konvertiertes Vektor-SVG-Kunstwerk
- Verarbeitete zeichnungsfähige Strichzeichnung
- Physisch geplottetes Bild mit der iDraw-Maschine
👉 Dieser Workflow ist eine der einfachsten Möglichkeiten, Fotos in SVG-Dateien zu konvertieren und digitale Bilder in eine reale Stiftplotter-Ausgabe zu überführen.
