CAD-Stiftplotter

Die UUNA TEK 3.0 Serie dient als unternehmensgerechte computerunterstützte Design-Plotter-Infrastruktur, die die Lücke zwischen digitalen Vektorressourcen und hochpräzisem physischem Zeichnen schließt. Diese vollständig vormontierte Linie von hochpräzisen Linienzeichnungsmaschinen funktioniert direkt als Vektorpfad-Zeichenroboter und liefert eine Wiederholgenauigkeit von ±0,02 mm für nahtlose CAD-Verifizierung im Maßstab 1:1.

Für moderne Designstudios sollte die Hardware sich an Ihre Software anpassen und nicht umgekehrt. Die Steuerungsarchitektur der UUNA TEK 3.0 eliminiert komplexe Dateikonvertierungen, indem sie native Strukturvektoren akzeptiert.

  • Plotter kompatibel mit AutoCAD: Geben Sie Ihre präzisen architektonischen Linienpläne, Fundamentlayouts und mehrschichtige strukturelle Querschnitte direkt ohne Maßstabsverzerrung aus.

  • Rhino DXF Linienplotter-Fähigkeiten: Führen Sie komplexe mathematische NURBS-Kurven und industrielle Produktlinien fehlerfrei mit null Segmentfacettierung aus.

  • Revit Blueprint Vektor-Ausgabe: Bringen Sie hochdichte BIM-Modelle, Elevationspanels und Gebäudeschemata mit exakter Liniengewicht-Übersetzung auf technisches Papier.

  • SVG-zu-G-Code Flachbettzeichnung: Basierend auf einem robusten GRBL-Steuerungsboard-Plotter-System wandelt die Maschine Standard-Vektorpfade (.svg, .dxf) mühelos in optimierte Werkzeugwege (G-Code) über Open-Source- oder proprietäre Software-Pipelines um.

Über 20.000 Kreative weltweit

Vertraut von über 20.000 Künstlern, Designern, Ingenieuren und Pädagogen weltweit, die unsere Stiftplotter für generative Kunst, Design und kreative Automatisierungsabläufe nutzen.

Kostenloser Versand & 1 Jahr Garantie

Jeder Stiftplotter beinhaltet kostenlosen weltweiten Versand und eine 1-jährige Garantie, um zuverlässige Leistung, langfristigen Schutz und sorgenfreies Eigentum zu gewährleisten.

Systeme von Anfänger- bis Industriestandard

Unsere Pen-Plotter-Reihe reicht von einsteigerfreundlichen A4-Modellen bis hin zu professionellen CoreXY-Systemen und großformatigen A0-Maschinen für kreative Produktionen in Industriequalität.
Zur Ergebnisliste springen

Filter

2 Artikel
Verfügbarkeit

Filter

Verfügbarkeit

UUNA TEK 3.0 Series CAD Pen Plotters — Detailed Technical Specifications Matrix

Technical Category UUNA TEK 3.0 (A3) UUNA TEK 3.0 (A2) UUNA TEK 3.0 (A1) UUNA TEK 3.0 (A0) UUNA TEK 3.0 (2x1.25M) UUNA TEK 3.0 (2x2M)
🧱 Kinematics & Mechanics
Primary Classification Desktop Compact Precision Medium-Format Drafting Large-Format Engineering Full-Scale Workstation Industrial Prototyping Heavy-Duty Mega Flatbed
Target Application Mechanical Schematics & Dense Vectors Structural Layouts & Medium CAD Plans Sectional Blueprints & Elevation Panels Oversized Architectural Master Plans Packaging Diecuts & Cardboard Sampling Full-Scale 1:1 Industrial Prototyping
Effective Plotting Area 420 × 297 mm 594 × 420 mm 841 × 594 mm 1189 × 841 mm 2000 × 1250 mm 2000 × 2000 mm
Repeat Positioning Accuracy ±0.02 mm ±0.02 mm ±0.05 mm ±0.05 mm ±0.1 mm ±0.1 mm
Max X/Y/Z Motion Speed 20,000 mm/min
Base Plate Material 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 8mm Toughened Tempered Glass 8mm Toughened Tempered Glass
Frame Architecture Q235 Carbon Steel + Aluminum Alloy H-Frame Heavy Industrial Steel Structural H-Frame Reinforced Dual-Beam Heavy Frame Anti-Deflection Gantry Mega Frame
X-Axis Drive Mechanism Linear Guide Rail + Synchronous Belt Precision Rack & Pinion + Guide Rail Dual-Drive Sync Rack & Pinion + Rail
Y-Axis Motor Spec 42 Stepper Motor 42 Stepper Motor 42 Stepper Motor 57 Stepper Motor 57 High-Torque Stepper Motor Dual 57 Heavy-Duty Stepper Motors
Cable Protection Modular Internal Routing Nylon Silent Drag-Chain System Heavy-Duty Industrial Drag-Chain
🧠 Control & Integration
Motherboard Architecture GRBL-Based Controller Industrial-Grade GRBL Hardware
Data Command Protocol G-code (UART Protocol)
Connectivity Interface USB Type-B + Wireless WiFi + SD Card Offline USB + High-Gain WiFi + SD Card Standalone
Async Standalone Mode Yes (Supported on all variants via SD Card)
🖊️ Toolhead & Media Handling
Pen Carriage Mechanism Single Dual-Buffered Heavy-Duty Buffered Carriage Industrial Heavy-Load Z-Axis Carriage
Pen Angle Adjustment 0° – 90° Variable Adjustable Range
Max Substrate Thickness 30 mm 30 mm 30 mm 30 mm 40 mm (Modified Heavy-Duty) 40 mm (Modified Heavy-Duty)
Compatible Tools/Pens Technical Pens, Fine-Liners, Rapidographs, Ballpoints, Markers, Gel Pens, Drafting Callipers Heavy Technical Pens, Stylus Tools, Industrial Markers
💻 Software & Ecosystem
Supported Formats SVG, DXF, JPG, PNG, BMP, PDF SVG, DXF, PLT, GCODE, PDF
CAD Environment Sync AutoCAD, Rhino, Revit, SolidWorks, CorelDRAW, Illustrator, Inkscape, LightBurn AutoCAD, Rhino, SolidWorks, Packaging CAD Software Suite
OS Environment Support Windows & macOS Fully Supported (Intel & Apple Silicon Native)
⚡ Electrical & Environment
System Power Input AC 110V – 230V Universal Input Adapter
Internal Voltage DC 12V – 24V Adaptive DC 24V Industrial Dedicated Power
Rated Machine Power 20W 20W 24W 36W 60W 90W
Noise Levels < 60dB (Studio Workspace Quiet) < 65dB (Industrial Gantry Quiet)
📦 Logistical Dimensions & Deployment
Physical Machine Size 575×450×194 mm 758×580×194 mm 1018×785×205 mm 1366×1030×205 mm 2400×1650×300 mm 2400×2400×300 mm
Net Equipment Weight 11 kg 17.5 kg 32 kg 48 kg ~110 kg ~165 kg
Deployment Status 100% Preassembled Turnkey Out-of-the-Box Solution (Zero Mechanical Assembly Required)
```

Häufig gestellte Fragen

Q1: Warum sollte ein Architekturbüro in einen UUNA TEK 3.0 Vektor-Stiftplotter investieren statt in einen herkömmlichen großformatigen Tintenstrahldrucker für Baupläne?

Antwort: Standard-Großformat-Tintenstrahldrucker leiden unter Mikroskalierungsfehlern, die durch Rollenrutschen und thermische Schrumpfung des Papiers verursacht werden und die strengen Vorschriften für die 1:1 Maßstabs-CAD-Verifizierung verletzen. Der UUNA TEK 3.0 fixiert das Medium sicher auf einem starren Flachbett und gewährleistet so eine verzerrungsfreie Geometrie. Darüber hinaus liefert er durch den Einsatz echter technischer Zeichentusche (wie Rapidographen) messerscharfe, durchgehende Vektorlinien ohne Ausbluten, was ihn zum vertrauenswürdigen Standard für offizielle Designinstitutsarchive, Tragwerksprüfungen und Kundenpräsentationen macht.
F2: Kann die UUNA TEK 3.0 lang andauernde, hochdichte Vektorzeichnungen verarbeiten, ohne die Kalibrierung zu verlieren oder Schritte zu überspringen?

Antwort: Ja, dies ist ein bedeutendes Upgrade in der 3.0 Industriearchitektur. Plotter für den Verbraucherbereich verwenden billige Zahnriemen, die sich mit der Zeit dehnen und während mehrstündiger Jobs zu kumulativen Abweichungen führen. Der UUNA TEK 3.0 (insbesondere A1, A0 und die 2M Mega Formate) nutzt ein industrielles GRBL Steuerungsboard-Plotter-Framework in Kombination mit robusten Zahnstangen- und Ritzelkinematik sowie maßgeschneiderten Linearführungen. Diese Konfiguration garantiert null ausgelassene Schritte und perfekte Linienausrichtung, selbst bei der Ausführung von Dateien mit Hunderttausenden komplexer Vektorpfade über Nacht.
Frage 3: Wie integriert sich der Workflow „SVG zu G-Code Flachbettzeichnung“ mit branchenüblicher Software wie AutoCAD, Rhino und Revit?

Antwort: Die Integration ist nahtlos und erfordert keine Änderungen an Ihrer Engineering-Pipeline. Sobald Ihre Pläne in AutoCAD, Rhino, Revit oder SolidWorks finalisiert sind, exportieren Sie einfach die aktiven Layerebenen als standardisierte .dxf- oder .svg-Vektordatei. Die UUNA TEK-Software liest diese nativen Pfadarrays, optimiert die Stift-auf/Stift-ab-Bewegungssequenz, um Reiseverzögerungen zu eliminieren, und überträgt die rohen G-Code-Koordinaten direkt per WiFi, USB oder SD-Karte an die Maschine zur autonomen Ausführung.
F4: Wie verarbeitet die Maschine mehrschichtige Vektorpfade, die unterschiedliche Linienbreiten oder Stifttypen erfordern?

Antwort: Das System unterstützt vollständig mehrschichtige Pfadzuordnungen. In Ihrer CAD-Software organisieren Sie verschiedene Linienstrukturen (z. B. Mittellinien, verdeckte Linien, Schnittvektoren) in unterschiedlichen farbigen Ebenen. Beim Export in unser Steuerungssystem können Sie für jede Ebene einzigartige Geschwindigkeitsprofile, Stiftdruckeinstellungen und Pausenaufforderungen zuweisen. Der dualgepufferte Stifthalter ermöglicht schnelle technische Stiftwechsel (bis zu 17,5 mm Werkzeugbreite), sodass Bediener komplexe Blaupausen mit mehreren Linienstärken nacheinander ausführen können.

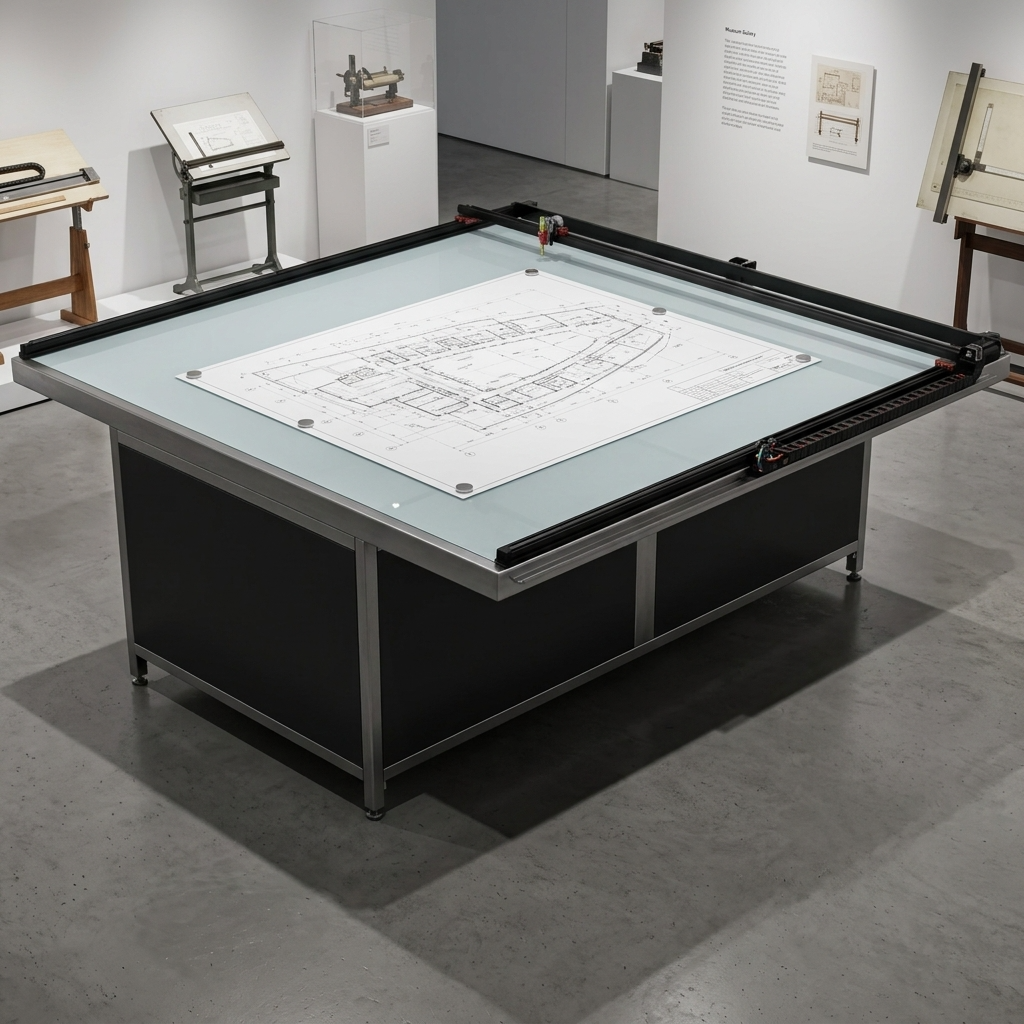

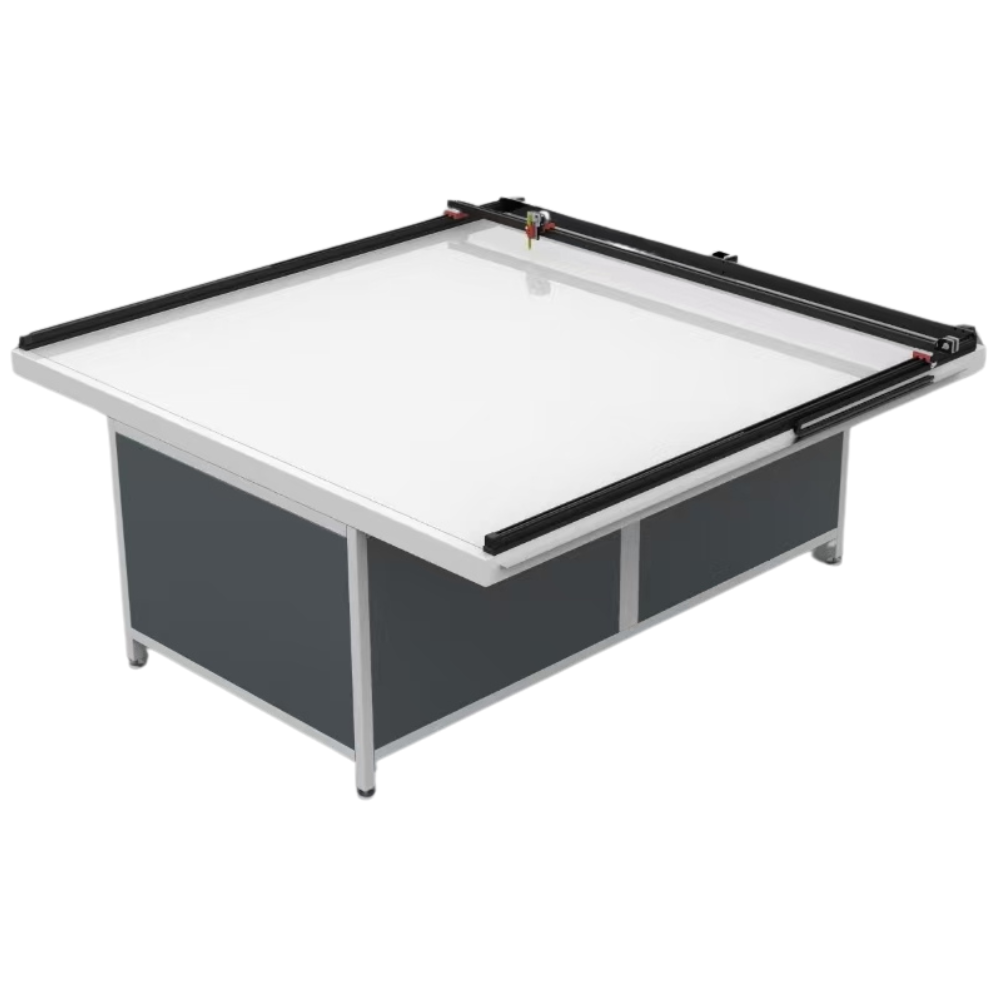

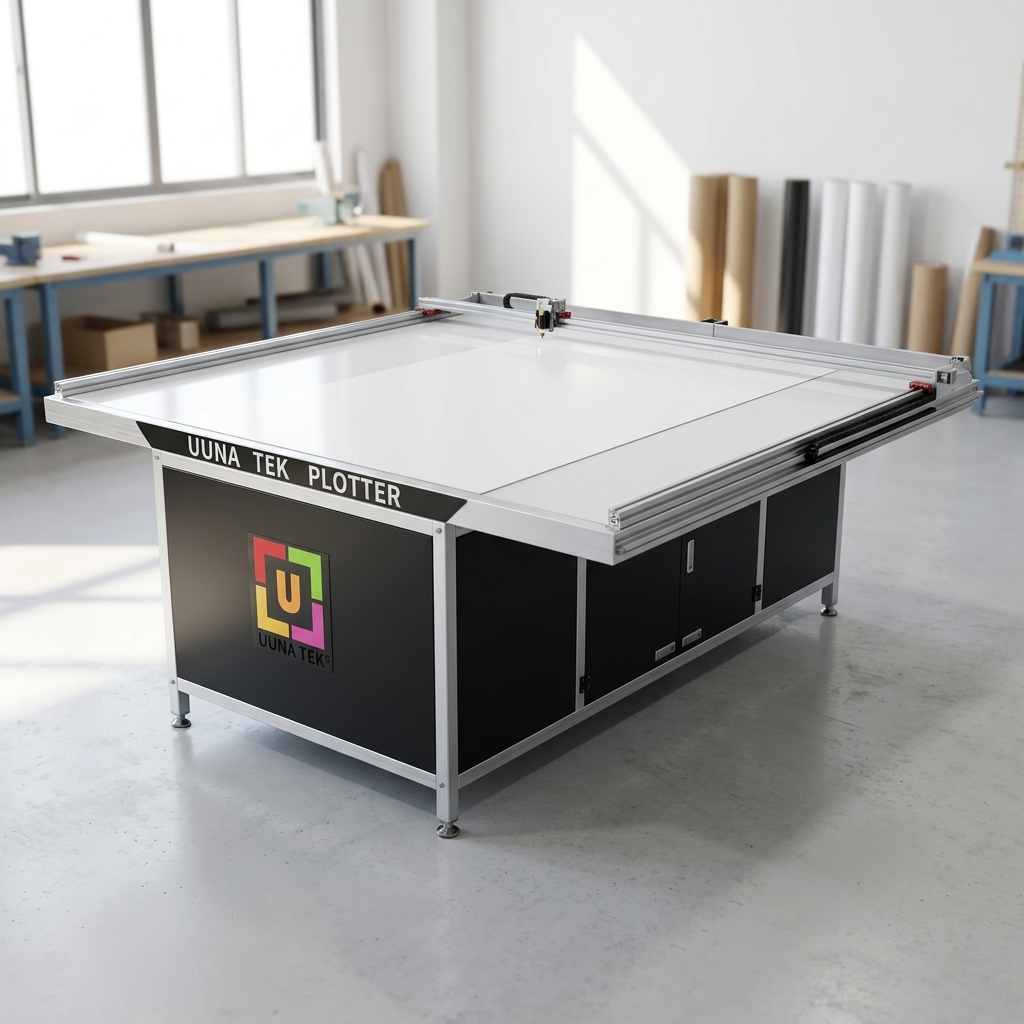

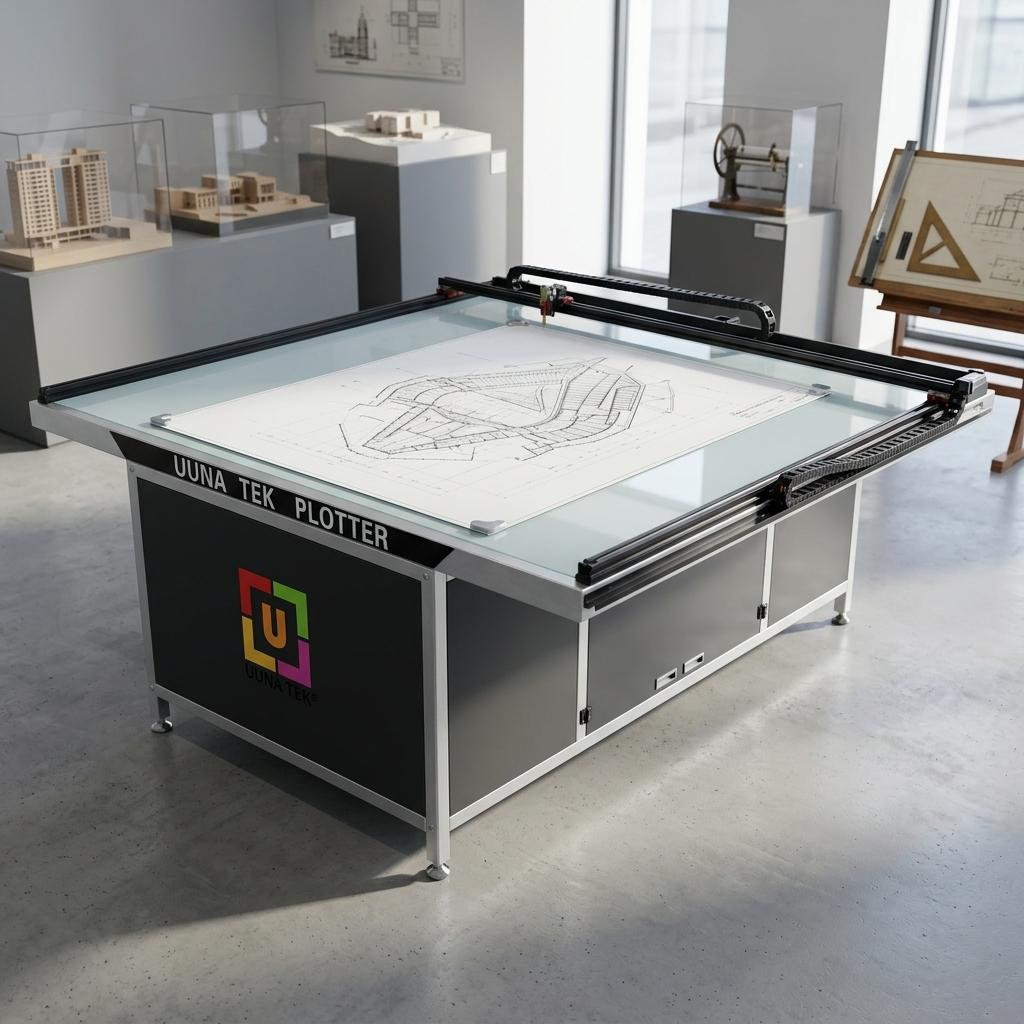

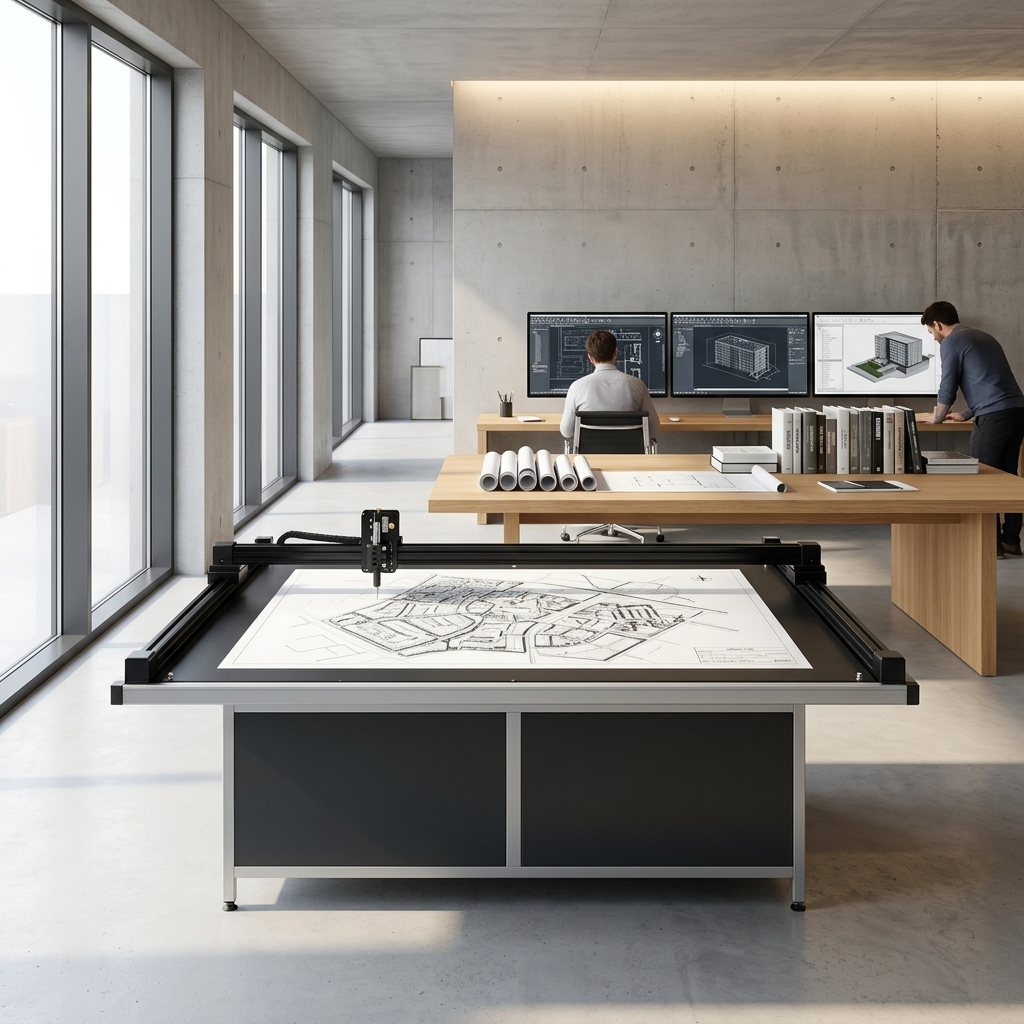

Frage 5: Ist das Mega-Flatbed-Format 2x1,25 m oder 2x2 m stabil genug, um ein Durchhängen der Struktur über eine so große Spannweite zu verhindern?

Antwort: Absolute mechanische Steifigkeit war unser Hauptfokus bei den übergroßen Modellen. Traditionelle Metallplatten oder Acrylbetten biegen sich unter struktureller Belastung, was die Zeichenpräzision beeinträchtigt. Um dem entgegenzuwirken, sind die UUNA TEK 3.0 2X1.25M und 2X2M Portal-Arbeitsstationen mit einer ultrastabilen, 8 mm gehärteten Glasgrundplatte verstärkt. Dieses schwere Substrat eliminiert mechanische Durchbiegungen vollständig, hält eine perfekt ebene Fläche und garantiert eine konstante Fehlergrenze von $\pm0,1\text{mm}$ über die massive 4 Quadratmeter große Arbeitsfläche.
F6: Kann der UUNA TEK 3.0 auf dicken, starren Substraten für Verpackungsprototypen und die Nachzeichnung von industriellen Stanzformen zeichnen?

Antwort: Ja. Im Gegensatz zu Rollenplottern, die auf dünnes Papier beschränkt sind, bietet unsere Flachbett-Architektur einen großzügigen physikalischen Abstand von 30 mm, der durch werkseitige Anpassung auf bis zu 40 mm erweitert werden kann. Dieser Schwerlast-Schlitten nimmt problemlos starre Materialien auf, darunter Wellpappe, dicke Spanplatten, Graupappe und Verbundplatten. Er wird häufig von Verpackungsproduktionslabors genutzt, um Stanzlinien im Maßstab 1:1, Falzmarkierungen und Boxprototypen zu zeichnen, bevor teure mechanische Stanzwerkzeuge eingesetzt werden.
F7: Unser Studio benötigt eine ruhige Umgebung. Wie hoch ist der tatsächliche Geräuschpegel des UUNA TEK 3.0 während der Spitzenproduktion?

Antwort: Trotz seines robusten Industriegestells und der hochdrehmomentigen Schrittmotoren ist der UUNA TEK 3.0 vollständig bürotauglich. Durch den Einsatz austauschbarer, selbstschmierender Kunststoffzahnräder und geräuscharmer Führungen aus Gussaluminium wird der Betriebsgeräuschpegel streng unter 60 dB gehalten (bei der Dual-Drive 2x2M-Variante etwas höher bei 65 dB). Er arbeitet leise im Hintergrund, ohne Ingenieurbüros, Designstudios oder akademische Forschungslabore zu stören.
F8: Benötigt die Maschine während umfangreicher Plotting-Zyklen eine ständige Verbindung zu einem lokalen Computernetzwerk?

Antwort: Nein. Um die Betriebssicherheit zu gewährleisten und Jobausfälle durch Abstürze des Betriebssystems oder Netzwerkunterbrechungen zu vermeiden, verfügt die UUNA TEK 3.0 über einen vollständigen asynchronen Offline-Betrieb. Ingenieure können Strukturdateien über ein sicheres lokales WLAN übertragen oder die kompilierten G-Code-Dateien direkt auf eine standardmäßige SD-Speicherkarte laden. Sobald der Auftrag über die Offline-Steuerung gestartet wird, arbeitet die Maschine autonom als eigenständiger Zeichenroboter und entlastet so die Arbeitsstationen für aktive Designaufgaben.
F9: Wie gestaltet sich die tatsächliche Einrichtung direkt nach dem Auspacken? Wird ein Techniker vor Ort für die mechanische Kalibrierung benötigt?

Antwort: Die UUNA TEK 3.0 Serie stellt eine echte schlüsselfertige B2B-Lösung dar. Im Gegensatz zu DIY-Zeichensets oder komplexen CNC-Maschinen auf dem Markt sind unsere Systeme zu 100 % vormontiert und werkseitig kalibriert, bevor sie versendet werden. Eingeschlossen in robuste, schützende industrielle Holzkisten, um die Achsenausrichtung während des Transports zu sichern, erfordert die Maschine keine Installation. Die Benutzer müssen sie nur auspacken, das System an ihrer Zeichenfläche befestigen, einschalten und sofort mit der Produktion beginnen.
F10: Was sind die langfristigen Wartungsanforderungen und die Kosten für Verschleiß bei der Unternehmensbeschaffung?

Antwort: Das System ist nach einem modularen, wartungsarmen Prinzip konstruiert, um die Gesamtbetriebskosten (TCO) zu minimieren. Es gibt keine proprietären Tintenstrahlpatronen, teure Laserröhren oder empfindliche Druckköpfe, die verstopfen können. Die einzigen Verbrauchsmaterialien sind Standard-Plotterstifte. Die mechanischen Strukturführungen verwenden geschlossene Hochpräzisionsgleiter, die nur alle paar Monate bei intensiven 7x24-Dauerproduktionszyklen leicht abgewischt und mit allgemeinem Schmiermittel behandelt werden müssen. Alle mechanischen Komponenten (wie Riemen und synchrone Spanner) sind modular zugänglich, um schnelle, werkzeuglose Diagnosen und unkomplizierten Teileaustausch zu ermöglichen.
