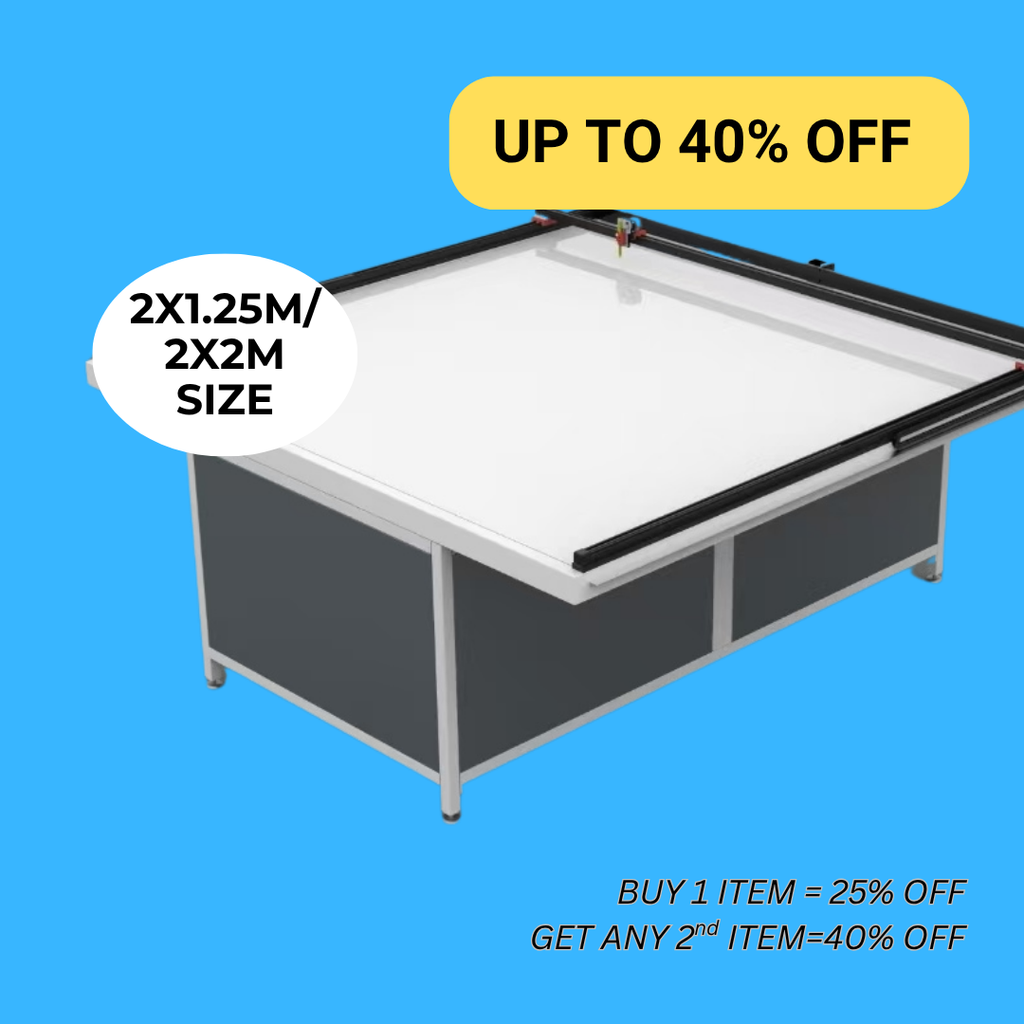

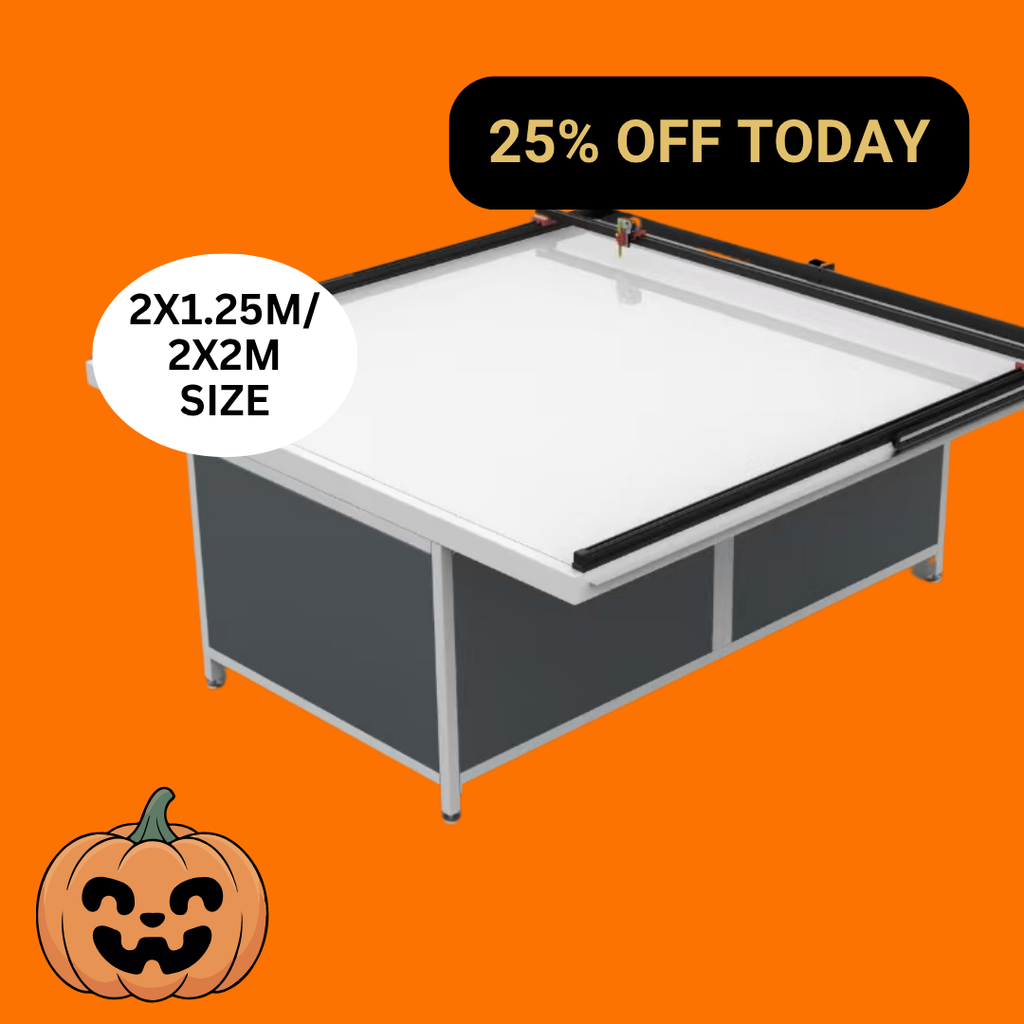

UUNA TEK 3.0 (2x1,25M / 2x2M) Vorgefertigter Industrieller Pen Plotter & Schwerlast-Zeichentisch für Architektenpläne, CAD-Zeichnungen und Verpackungs-Stanzprototypen (WiFi & SD-Karte)
2X1,25M / US
€5.979,95 EUR
Verkaufspreis
€5.979,95 EUR
Regulärer Preis
Zum Produktinformationen springen
UUNA TEK 3.0 (2x1,25M / 2x2M) Vorgefertigter Industrieller Pen Plotter & Schwerlast-Zeichentisch für Architektenpläne, CAD-Zeichnungen und Verpackungs-Stanzprototypen (WiFi & SD-Karte)
€5.979,95 EUR
Verkaufspreis
€5.979,95 EUR
Regulärer Preis
Versandkosten werden beim Bezahlen berechnet.
Der UUNA TEK 3.0 Vorgefertigter Industrieller All-in-One Zeichentisch & Hochpräziser Stiftplotter ist eine unternehmensgerechte Lösung, die speziell für anspruchsvolle architektonische Entwürfe, präzise technische Schaltpläne und genaue industrielle Verpackungsprototypen entwickelt wurde.
Indem er die Einschränkungen herkömmlicher Drucker überwindet, verarbeitet dieses robuste System großformatige Ausgaben von 2x1,25 Meter bis zu 2x2 Meter und ist somit das ultimative Werkzeug für nahtlose Bauplanerstellung und 1:1 Maßstab Stanzformüberprüfung. Wie ein Panzer gebaut mit einem Rahmen aus Q235-Kohlenstoffstahl und Aluminiumlegierung, bietet es eine unermüdliche Wiederholgenauigkeit von ±0,1 mm über große Flächen.
Vollständig montiert in einer stabilen Kiste geliefert und bereit, direkt in Ihren professionellen Arbeitsablauf integriert zu werden, optimiert der UUNA TEK 3.0 Ihre Design-zu-Prototyp-Pipeline mit absoluter mechanischer Präzision, niedrigem Geräuschpegel (<60dB) und zuverlässiger Dual-Konnektivität (WiFi & SD-Karte).
1. Absolute technische Präzision (bis zu ±0,02 mm)
Entwickelt für strenge industrielle Anforderungen, verfügt die UUNA TEK 3.0 über einen Z-Achsen-Schrittmotor mit einem Direktantrieb-Zahnstangen- und Ritzelmechanismus, der eine Wiederholgenauigkeit der Positionierung von bis zu ±0,02 mm liefert. In Kombination mit einem doppelt gepufferten, federbelasteten, adaptiven Stifthalter und einem verstellbaren synchronen Riemenspanner übersetzt sie komplexe CAD-Pläne und filigrane Stanzstrukturdimensionen fehlerfrei in scharfe, hochauflösende Vektorlinien – ohne auch nur eine Linienverschiebung, selbst bei mikroverzogenen oder unebenen Materialien.
2. Nahtloser 2-Meter großer Arbeitsbereich
Beseitigen Sie die physischen Einschränkungen und Skalierungsfehler herkömmlicher A3/A0-Desktop-Plotter. Mit großen, durchgehenden Arbeitsflächen von 2x1,25M bis zu 2x2M (und anpassbar bis zu 4x2M) ermöglicht es Architekten, Stadtplanern und Verpackungsdesignern, maßstabsgetreue 1:1-Strukturzeichnungen und riesige Wellpapp-Layouts in einem einzigen, nahtlosen Durchgang auszugeben – ganz ohne mühsames manuelles Zuschneiden und Kleben.
3. Industriequalität mit „Wie ein Panzer gebaut“-Zuverlässigkeit
Geschmiedet für anspruchsvolle, hochfrequente kommerzielle Umgebungen, kombiniert das Chassis einen robusten Q235 Kohlenstoffstahl- und Aluminiumlegierungsrahmen mit einer ultrastabilen 8 mm gehärteten Glas-Bodenplatte bei größeren Modellen, um mechanische Resonanzen vollständig zu eliminieren. Ausgestattet mit einem professionellen Kabelmanagementsystem mit Energiekette, das bis zu 15 Millionen Biegungen standhält, ist diese Maschine darauf ausgelegt, den unermüdlichen Produktionsanforderungen an sieben Tagen die Woche in belebten Entwurfsinstituten und Prototypenwerkstätten standzuhalten.
4. Schlüsselfertige Workflow-Integration ohne Montageaufwand
Minimieren Sie Ausfallzeiten im Betrieb mit einem zu 100 % vormontierten und werkseitig kalibrierten System, das sicher verpackt ankommt und sofort einsatzbereit aus der Verpackung ist. Mit einem hochgebauten Design, das Materialstärken bis zu 40 mm aufnimmt (ideal für schwere Spanplatten, Schaumstoffplatten und Strukturrohlinge), fügt es sich nahtlos in Ihre bestehende Einrichtung ein. Die Dual-Konnektivität über WiFi und SD-Karte ermöglicht kabelloses oder vollständig eigenständiges asynchrones Plotten, sodass die Hauptarbeitsplätze Ihres Teams komplett frei bleiben.
5. Vierfach-Stufen-Geschwindigkeitsoptimierung mit geräuschlosem Betrieb (<60dB)
Angetrieben von einem GRBL-Board und hochdrehmomentigen Schrittmotoren bietet das System 4 optimierte mechanische Profile – darunter einen blitzschnellen Hochgeschwindigkeitsmodus (bis zu 20.000 mm/min) für schnelle Überprüfungen und einen speziellen Kurven-/Zeichenmodus (12.000 mm/min), der die Beschleunigung dämpft, um makellose geometrische Genauigkeit bei engen Stanzfalzlinien und Bögen zu gewährleisten. Ausgestattet mit maßgefertigten, aus Aluminium gegossenen Silent-Schienen und selbstschmierenden Kunststoffzahnstangen hält es die Betriebsgeräusche unter 60 dB und fügt sich nahtlos in ruhige Architekturateliers ein, ohne die professionelle Konzentration zu stören.
6. Nahtlose plattformübergreifende und industrielle Softwarekompatibilität
Vollständig kompatibel mit Windows und macOS interpretiert der Plotter nativ universellen G-Code und serielle UART-Protokolle. Er arbeitet nahtlos mit fortschrittlichen Engineering- und Vektorprogrammen wie Inkscape, UGS und LightBurn zusammen und unterstützt branchenübliche Formate wie DXF, SVG und PDF. Ihre Design- und Engineering-Teams können direkt aus ihren bevorzugten CAD-Workflows exportieren, ohne ihre gewohnten Datei-Exportmethoden ändern zu müssen.
UUNA TEK 3.0 (Large Format) – Technical Specifications
🧱 Frame & Structure
| Frame Materials | Q235 carbon steel + aluminum alloy (Oxidized and polished premium surfaces) |
| Structure | Industrial-grade rigid frame, preassembled all-in-one design (No installation required) |
| Motion System | Direct-drive Z-axis rack and pinion, cast aluminum silent rails, CNC-customized high-precision sliders, and synchronous belt tensioner |
| Cable Management | Heavy-duty drag chain routing (withstands up to 15 million bends) |
| Acoustic Level | Low noise, less than 60dB (Equipped with replaceable self-lubricating engineering plastic racks) |
🧠 Control System
| Motherboard | GRBL-Board |
| G-code Support | Yes (Serial port UART protocol) |
| Connectivity | USB Cable + WiFi Module Option + SD Memory Card (Supports offline standalone mode) |
⚡ Electrical Specifications
| Rated Voltage | DC 12V – DC 24V |
| Power Adapter Input | AC 110V – AC 230V |
| Power Adapter Output | DC 12V (12V 3A / 24V 2A) |
| Rated Power | 20W |
🎯 Precision & Performance
| Large Format Accuracy | ±0.1 mm |
| Pen Angle Flexibility | 0° – 90° adjustable support |
| Pen Holder Compatibility | Dual-buffer pen holder, supports any technical pen tool within 17.5mm width |
| Max Material Thickness | 30 mm (up to 40 mm with factory modification) |
📐 Industrial Working Area
| 2X1.25M Format Area | 2000 × 1250 mm (78.7 × 49.2 inch) |
| 2X2M Format Area | 2000 × 2000 mm (78.7 × 78.7 inch) |
| Custom Oversized Formats | Customizable up to 4000 × 2000 mm (4X2M) |
📦 Packaging & Shipping
| Logistics Protection | Shipped securely in professional, heavy-duty industrial protective wooden crate packaging to prevent mechanical misalignment during transit. |
🚀 Kinematic Speed Profiles
| Operation Profile | Max Moving Speed (mm/min) | Max Acceleration (mm/s²) |
|---|---|---|
| 1. High-Speed Mode (Drafting Verification) | X: 20000 | Y: 20000 | Z: 20000 | X: 6000 | Y: 2000 | Z: 4000 |
| 2. Standard Mode (Default Production) | X: 15000 | Y: 15000 | Z: 8000 | X: 2000 | Y: 2000 | Z: 2000 |
| 3. Drawing Mode (High Arc/Diecut Accuracy) | X: 12000 | Y: 12000 | Z: 12000 | X: 500 | Y: 500 | Z: 2000 |
| 4. Silence Mode (Acoustic Sensitive Space) | X: 10000 | Y: 10000 | Z: 8000 | X: 1000 | Y: 1000 | Z: 1000 |
💻 Software & Formats
| Recommended Software | UUNA TEK 3.0 Custom Software (Supports free font inputs & geometric deformations) |
| Industrial Software Compatibility | Inkscape, UGS (Universal Gcode Sender), LightBurn, LaserGRBL |
| Vector & Graphic Inputs | SVG, DXF, PDF, JPG, PNG, BMP |
| OS Environment | Windows and macOS Fully Supported |
⚙️ Motor System
| X Axis | 42 stepper motor |
| Y Axis | 42 / 57 high-torque stepper motor |
| Z Axis | 42 stepper motor |
| Environmental Limits | Operating Temperature Range: -20°C to 55°C ; Customizable limit switches supported |
🧱 Base Plate Material & Structural Substrate
| • Heavy Industrial Large Formats (2X1.25M, 2X2M, and above): Upgraded to an ultra-stable, heavy-duty 8mm tempered glass base plate by default to eliminate mechanical deflection and ensure perfect zero-gap alignment across the massive working area. |
📦 Standard Commercial Package Inclusions
|
UUNA TEK 3.0 Industrial Pen Plotter Machine × 1 Accessory Kit × 1 (Includes: 1X power adapter set, 1X professional data cable, 1X acrylic auxiliary regulator calibration board) |
Häufig gestellte Fragen
1. Kann dies CAD-Drucker für architektonische Zeichnungen ersetzen?
Ja. Es wird häufig als vektorbasiertes Ausgabewerkzeug für CAD-Zeichnungen (SVG/DXF-Workflow) verwendet.
Es druckt jedoch nicht wie ein Tintenstrahldrucker – es erstellt physische Linienzeichnungen, die viele Architekten für Präsentationen, Konzepttafeln und Ausstellungen bevorzugen.
2. Ist die Genauigkeit für technische Zeichnungen und Ingenieurpläne ausreichend?
Ja. Es unterstützt eine Wiederholgenauigkeit von bis zu ±0,02 mm Positioniergenauigkeit (A3–A2 Bereich).
Dies ist ausreichend für:
- architektonische Linienzeichnungen
- mechanische Zeichnungen
- Schaltpläne
- präzise Kunstreproduktionen
3. Kann es großformatige Architekturzeichnungen (A1 / A0) verarbeiten?
Ja. Es unterstützt:
- A3 / A2 / A1 / A0
- benutzerdefinierte Größen bis zu 4×2 m
Dies ist besonders nützlich für:
- Baupläne
- Messewände
- große Präsentationspläne
4. Ist es mit AutoCAD, Rhino, Illustrator oder Revit kompatibel?
Indirekt ja. Es funktioniert über exportierte Vektorformate:
- SVG (empfohlen)
- DXF (über Konvertierung)
- PDF (vektorbasiert)
Typischer Arbeitsablauf:
CAD-Software → SVG/DXF exportieren → Plotter-Software → zeichnen
5. Wie lange dauert eine vollständige A1- oder A0-Zeichnung?
Hängt von der Komplexität ab:
- einfache Linienzeichnung: 30–90 Minuten
- detaillierter Architekturplan: 2–8 Stunden
- sehr komplexes Kunstwerk: 10+ Stunden
Reddit-Nutzer erwähnen oft, dass es langsamer als Drucker ist, aber für die ästhetische Ausgabe geschätzt wird.
6. Unterstützt es Stiftdruck oder unterschiedliche Linienbreiten?
Ja, indirekt:
- unterstützt mehrere Stiftgrößen
- einstellbare Z-Achsen-Höhe (0–90° Winkelsteuerung)
- Druck ist mechanisch (keine digitale Drucksimulation)
Linienvariation hängt ab von:
- Stifttyp
- Geschwindigkeitseinstellungen
- mehrere Durchgänge
7. Ist es für lange technische Zeichnungsaufträge stabil?
Ja. Entwickelt für lange Läufe mit:
- Industrieschienen
- rutschfestem Zahnstangenantrieb
- Kabelschutz durch Schleppkette
- thermostabilen Motoren
Viele Nutzer führen mehrstündige oder nächtliche Plotaufträge aus.
8. Kann es ohne Computer betrieben werden?
Ja.
Es unterstützt:
- SD-Karten-Offline-Modus
- WiFi-Dateiübertragung (optional Modul)
Dies wird auf Reddit häufig als wichtiger Vorteil für Werkstattumgebungen genannt.
9. Wie schwierig sind Einrichtung und Kalibrierung?
Im Vergleich zu DIY-Plottern:
- vollständig vormontiert (kein mechanischer Aufbau erforderlich)
- grundlegende Kalibrierung notwendig (Stifthöhe, Ursprung, Materialausrichtung)
Die meisten Nutzer berichten:
- erste Einrichtung: 30–60 Minuten
- Lernkurve: 1–3 Tage
10. Lohnt es sich für Architekten oder Ingenieure im Vergleich zu Druckdienstleistern?
Typischer Reddit-Konsens:
- ✔ lohnt sich für iterative Designarbeit
- ✔ ausgezeichnet für physische Präsentationen & Portfolio-Ausgaben
- ✔ nützlich für Studios / Labore / kreative Büros
- ✘ kein Ersatz für Massen-Druck oder PDF-Einreichungsprozesse
