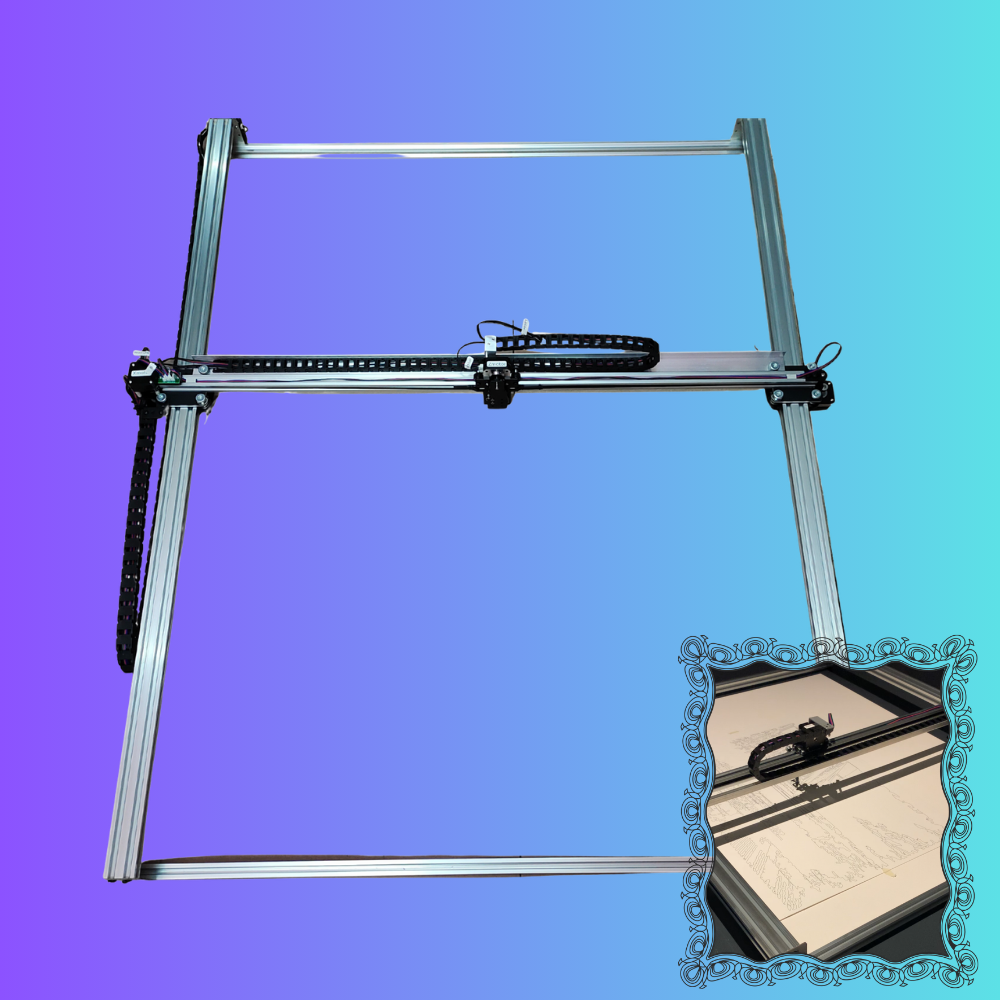

Die iDraw H Serie ist ein schneller Großformat-Stiftplotter, der A3-, A2-, A1- und A0-Formate unterstützt. Mit einer Präzision von 0,01 mm und einer Geschwindigkeit von bis zu 12.000 mm/min ist er für professionelle generative Kunst, Architekturzeichnungen und automatisiertes Schreiben konzipiert. Unterstützt Inkscape, LightBurn, E-Mail-Zusammenführung und SVG-Workflows. Ein leistungsstarker Stiftplotter und Großformat-Stiftplotter für die kreative und industrielle Produktion.
Flexibilität für ultragroße Formate (A3 bis A0)

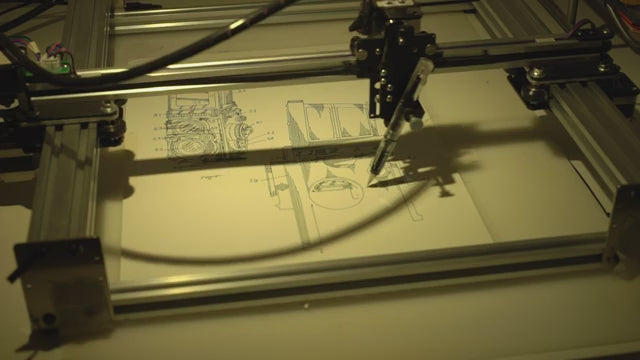

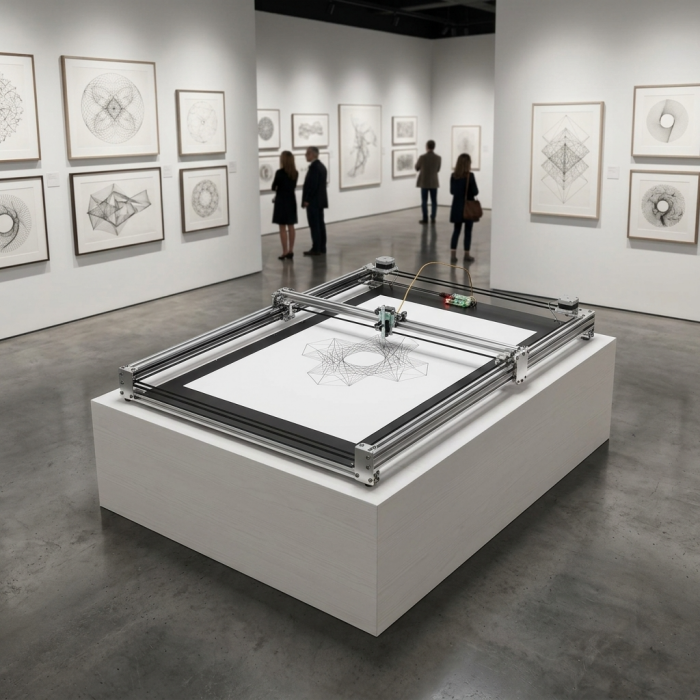

iDraw H unterstützt mehrere Arbeitsformate von A3, A2, A1 bis A0, so dass Benutzer von Desktop-Zeichnungen bis hin zu ausstellungsreifen Großformatdrucken skalieren können. Es wurde für Künstler, Designer, Ingenieure und Pädagogen entwickelt, die sowohl Präzision als auch Skalierbarkeit in einem System benötigen.

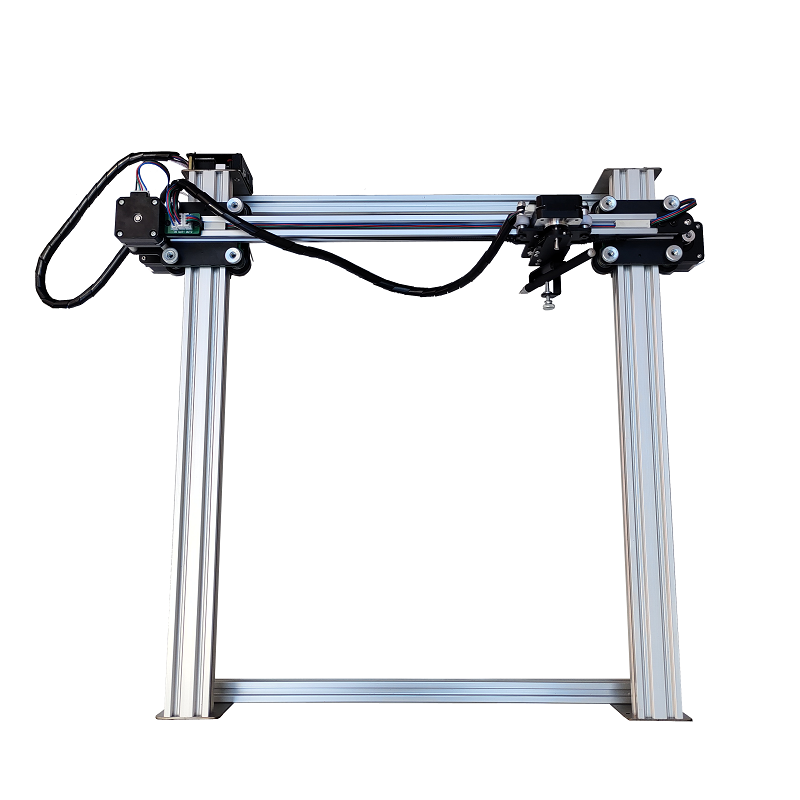

Hochpräzises CoreXY-System

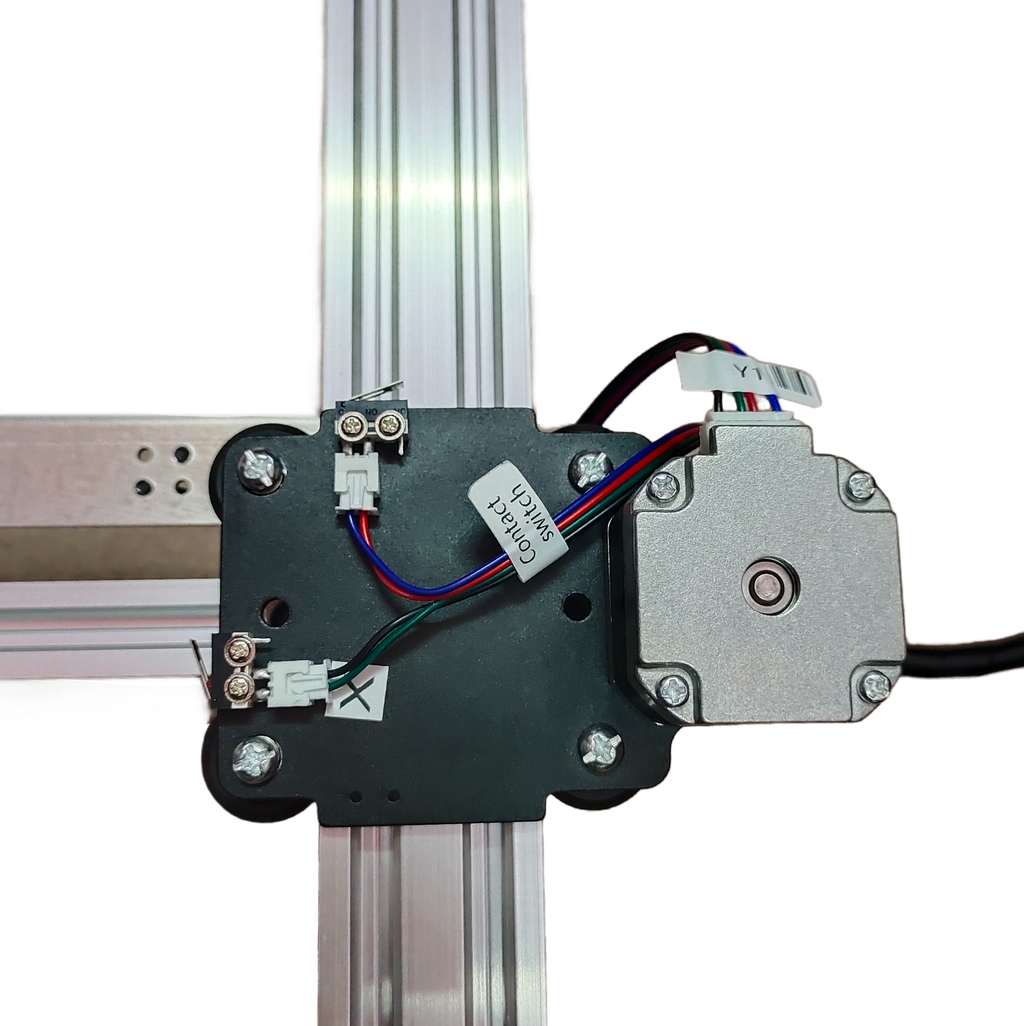

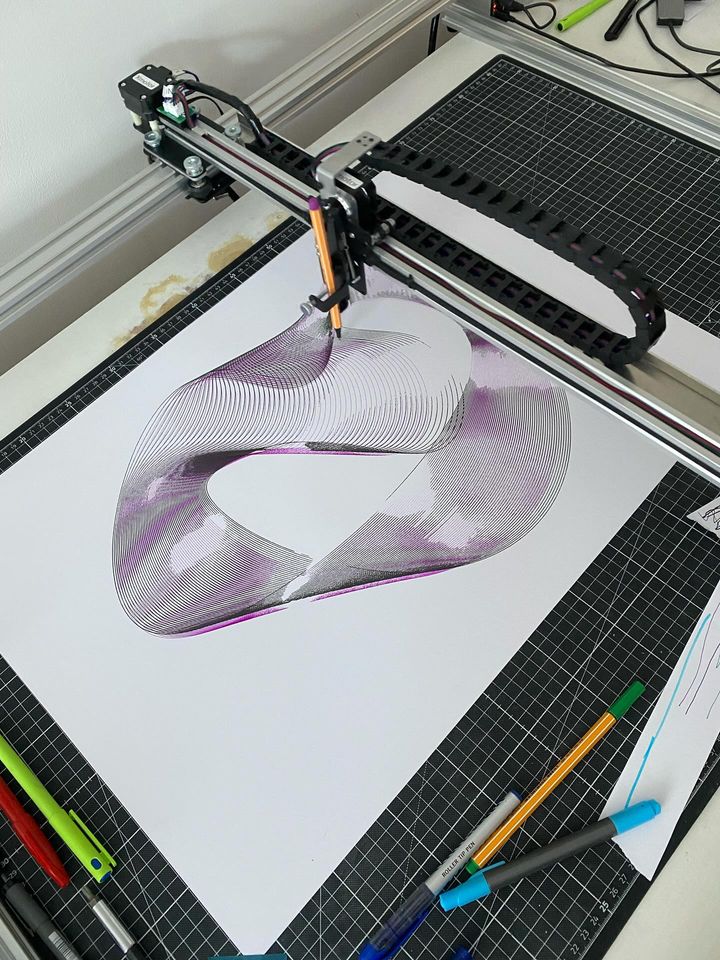

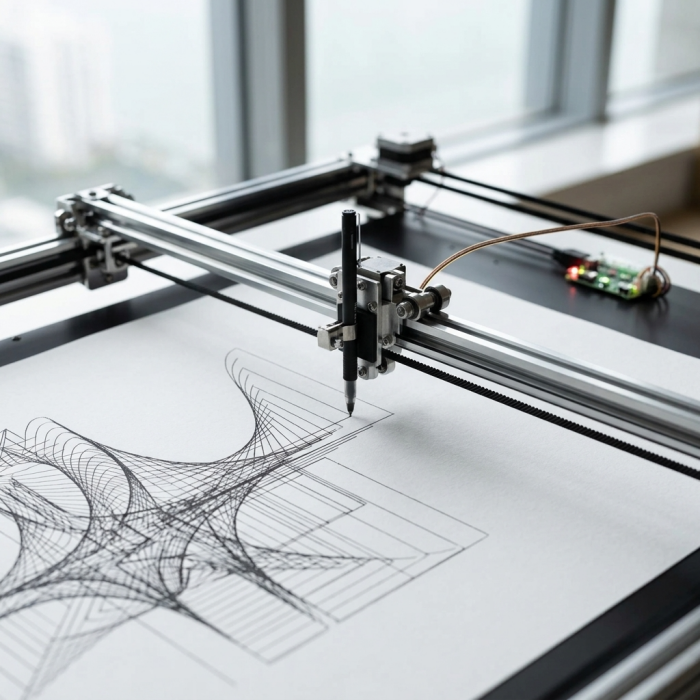

iDraw H wurde mit einer CoreXY-Bewegungsstruktur und industriellen Schrittmotoren gebaut und liefert eine Schreibgeschwindigkeit von bis zu 12.000 mm/min mit einer Präzision von 0,01 mm. Er gewährleistet eine stabile Leistung sowohl für feine Kalligraphie als auch für komplexe generative Kunstkompositionen.
Erweiterter kreativer Workflow mit Software-Integration
iDraw H ist voll kompatibel mit Inkscape, LightBurn und SVG-basierten Design-Workflows und unterstützt den E-Mail-Merge für Batch-Writing, Hershey-Schriften für handschriftliche Effekte, Skriptalizer-Tools für Schriftvariationen und die Bild-zu-SVG-Konvertierung zur automatischen Zeichnungsgenerierung.
Optionale Laser-Erweiterungsfähigkeit
iDraw H unterstützt optionale Lasergravurköpfe (0,5W–15W), die es Benutzern ermöglichen, vom Zeichnen zu Gravuranwendungen wie Holz-, Leder-, Kunststoff- und Papierbearbeitung überzugehen. Dies macht es zu einer hybriden kreativen Produktionsplattform sowohl für Kunst als auch für Fertigung.
Automatisierung für personalisierte Produktion
Mit der integrierten Unterstützung für E-Mail-Zusammenführung und Stapelverarbeitung kann iDraw H automatisch Briefe, Einladungen, Umschläge und personalisierte Kunstwerke erstellen. Es wird häufig in generativen Kunstsystemen und kommerziellen Anpassungsprozessen eingesetzt.

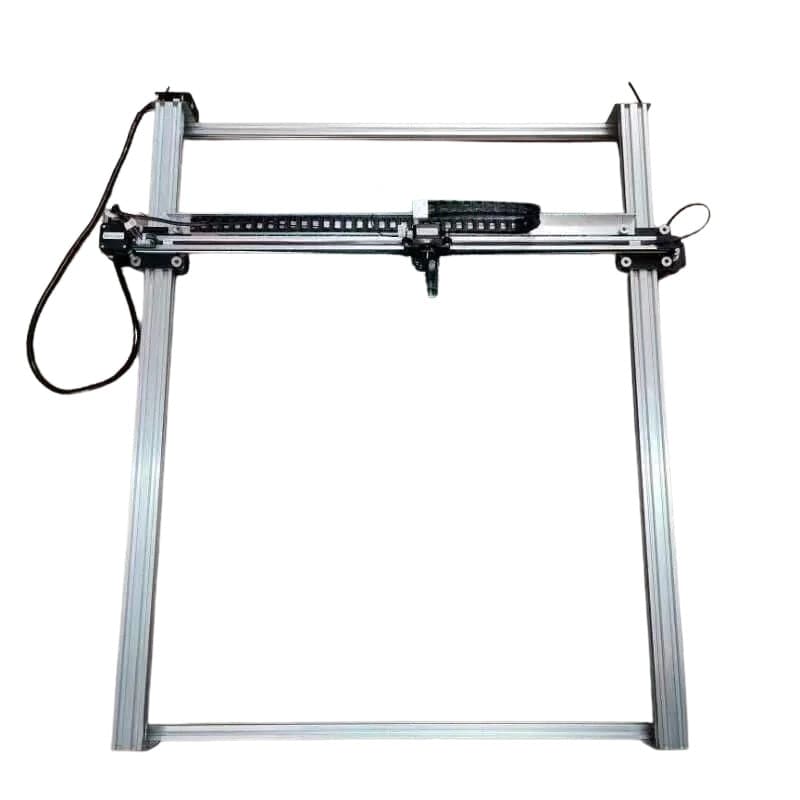

Stabile Industriestruktur

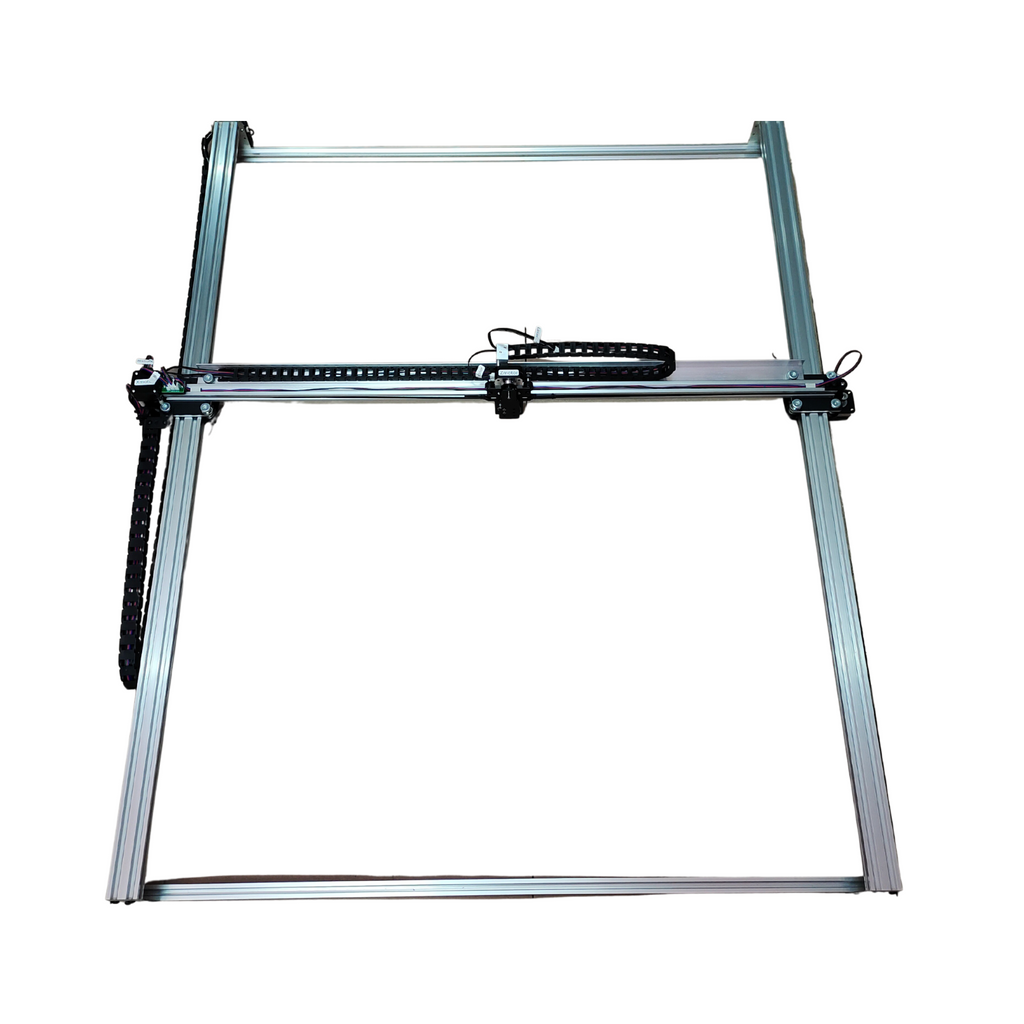

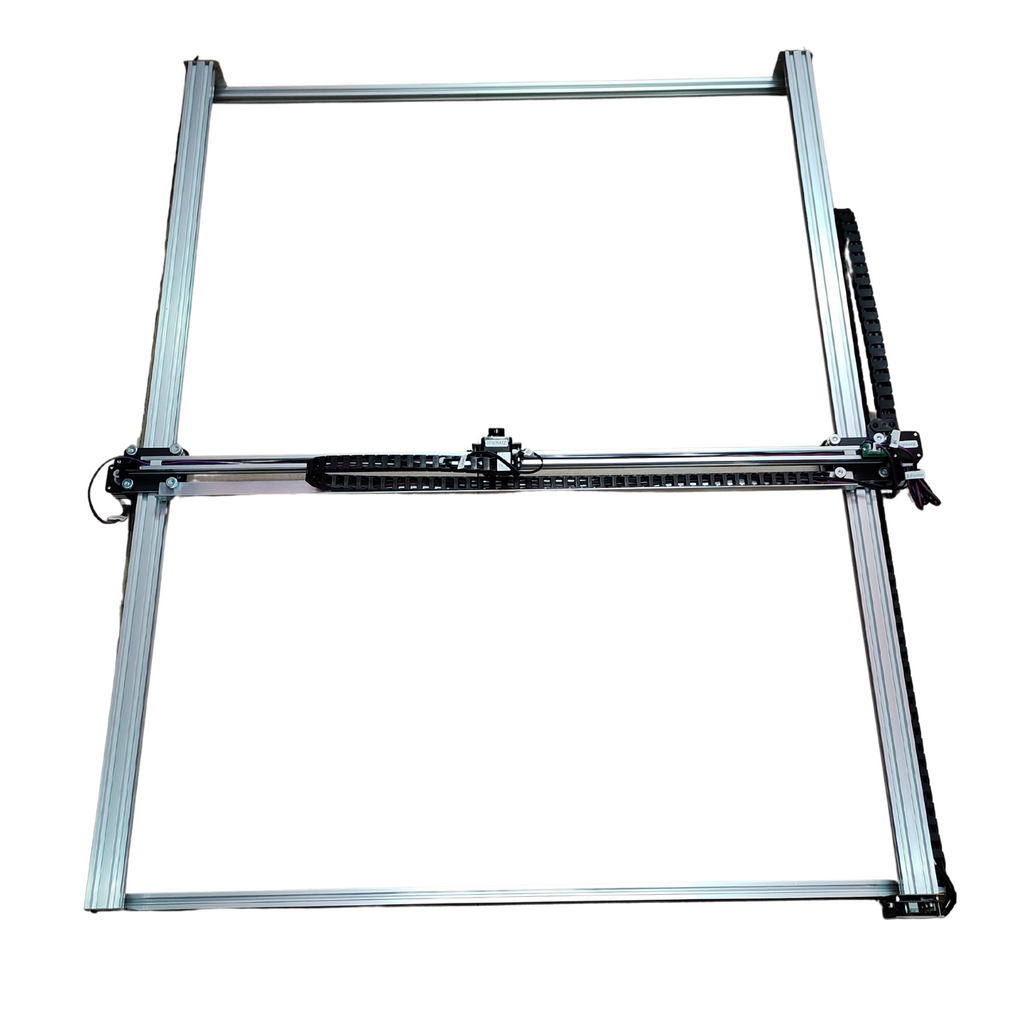

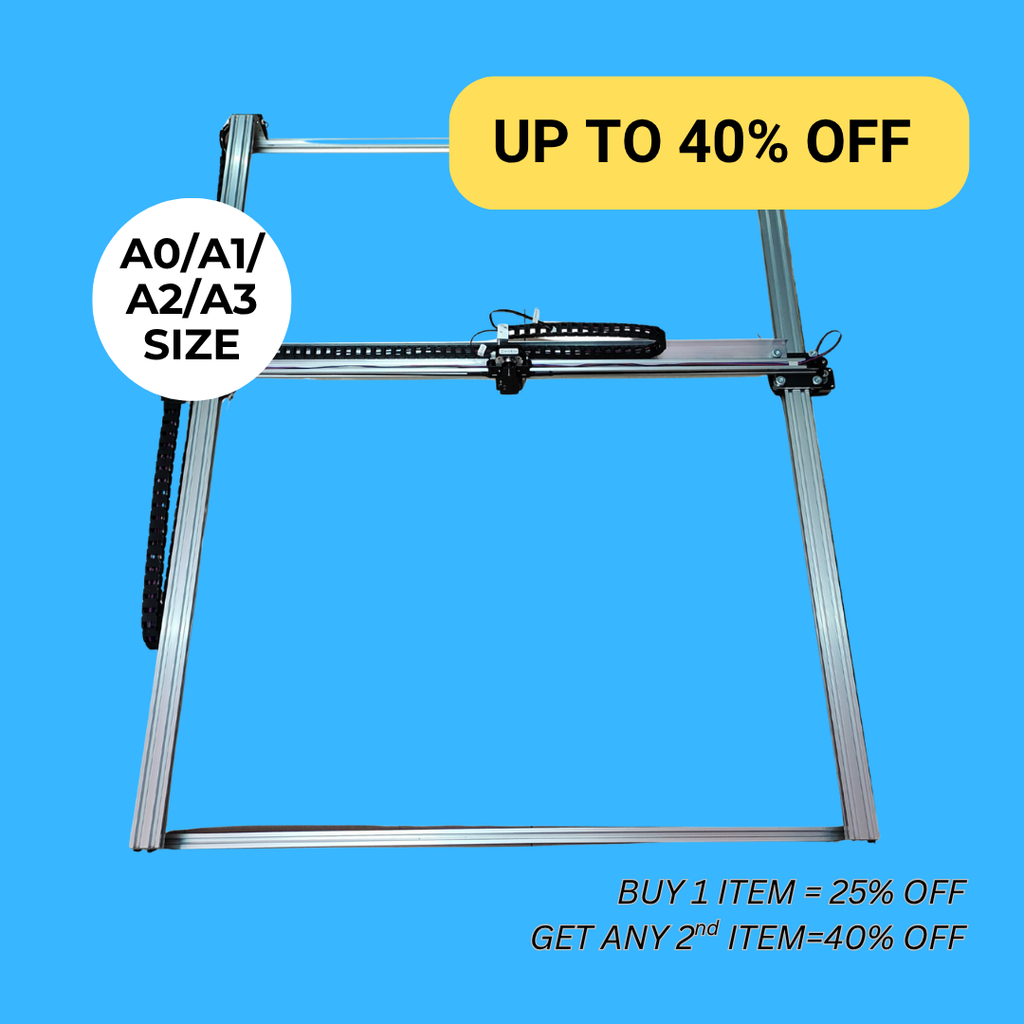

Konstruiert mit einem Aluminiumprofil- und Stahlplattenrahmen gewährleistet iDraw H Steifigkeit und reduzierte Vibrationen selbst bei Hochgeschwindigkeitsbetrieb. Es unterstützt auch die vertikale Montage, wodurch es für große Studio- und Werkstattumgebungen anpassbar ist.
Product Specification

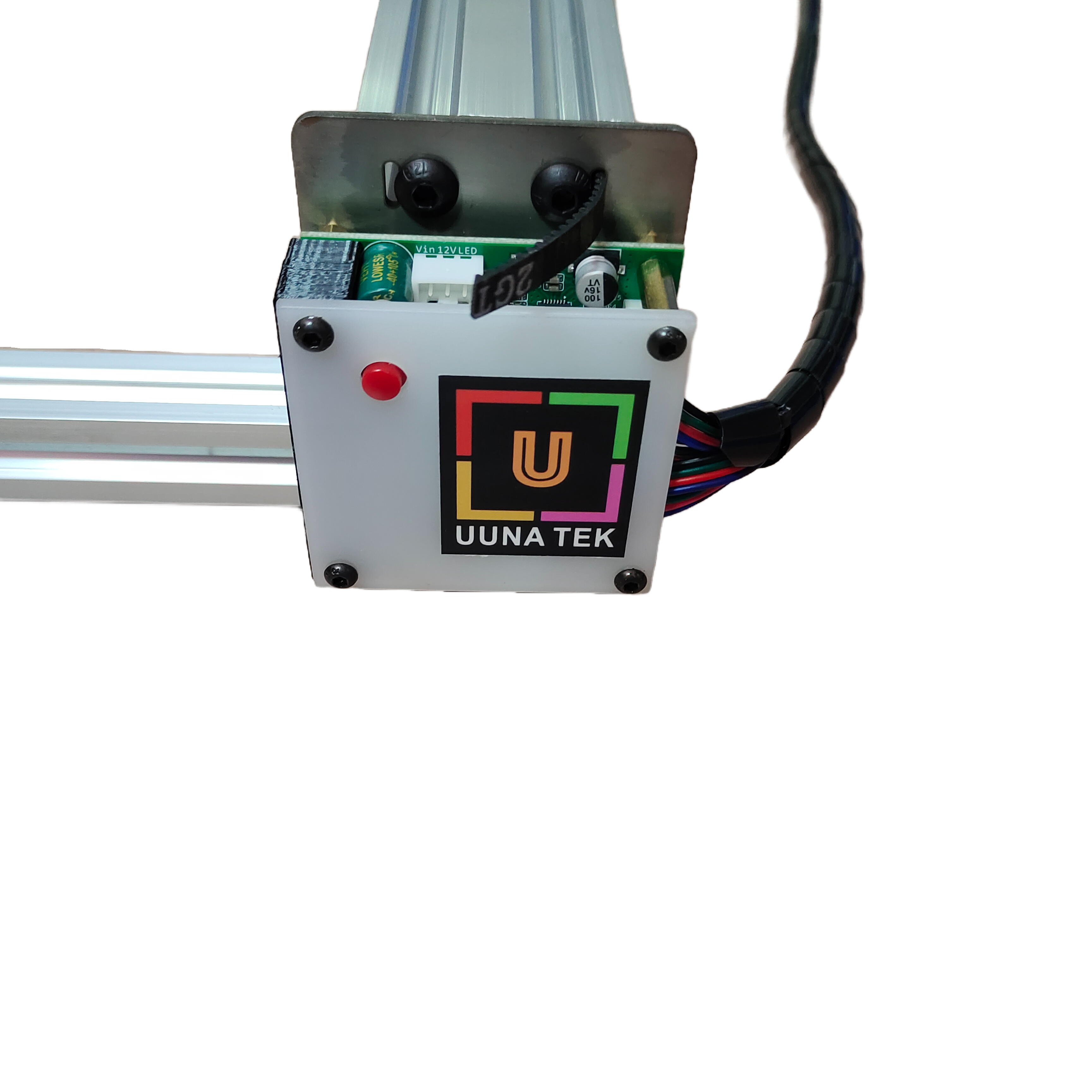

System & Control
- Motherboard: DrawCore V2.0
- Firmware: GRBL Compatible
- Control System: UUNA TEK 2.0 Control
- Connectivity: USB / Bluetooth
- Input Voltage: AC 110–220V (Worldwide Compatible)
- Power Output: DC 12V / 1A
Motion System
- Motor Structure: CoreXY Motion System
- Motors: 4 × 42 Stepper Motors (A1/A0 upgraded configuration)
- Writing Speed: 0–12,000 mm/min
- Mechanical Precision: X/Y 0.01 mm
- Pen Angle: 70–90° adjustable
- Operation Stability: Optimized for large-format precision plotting
Working Area

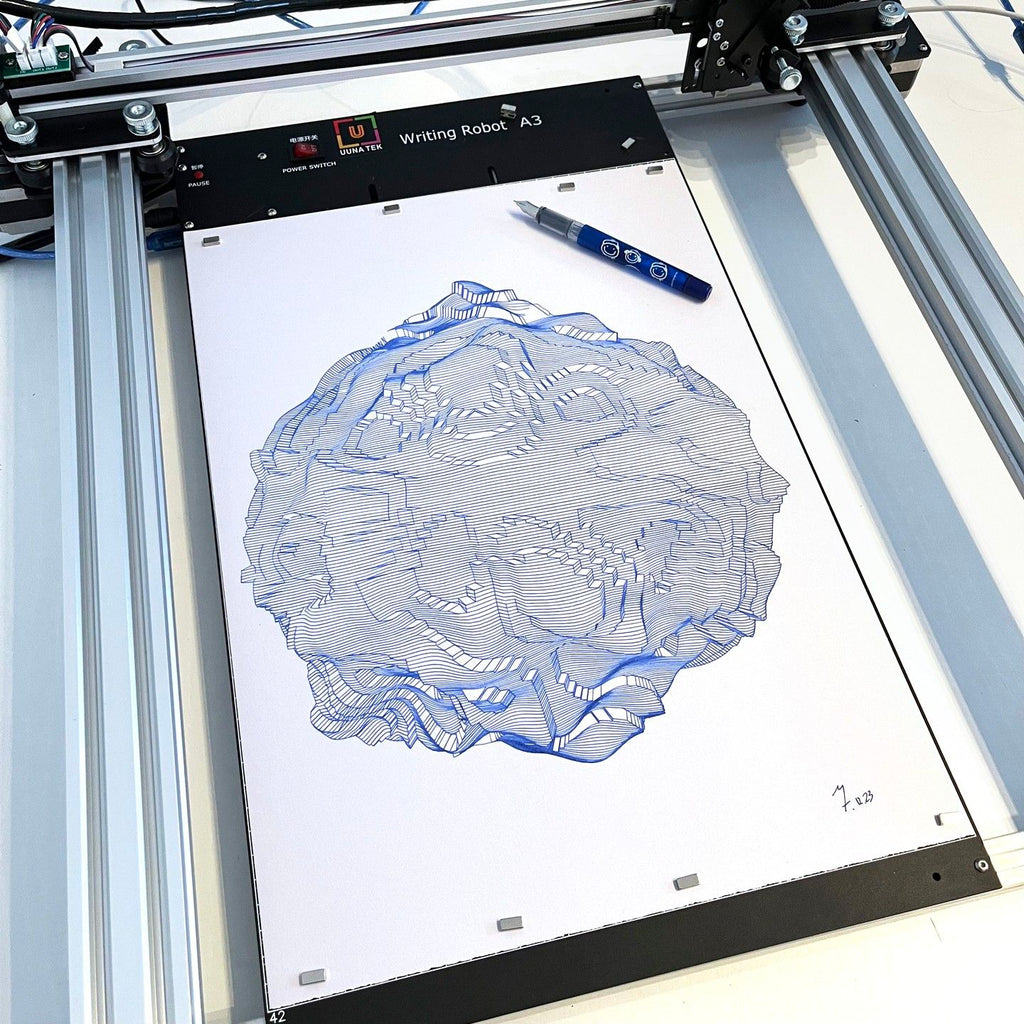

- A3 Working Area: 420 × 297 mm (16.5 × 11.7 in)
- A2 Working Area: 420 × 594 mm
- A1 Working Area: 594 × 841 mm
- A0 Working Area: 841 × 1189 mm (33.1 × 46.8 in)
Frame & Structure
- Frame Materials: Aluminum Profile + Steel Plate
- Mounting Options: Horizontal / Vertical supported
- Design Type: Large-format modular structure (no baseplate version)
Laser Compatibility
- Laser Support: Optional upgrade compatible
- Laser Power Range: 0.5W / 1.6W / 2.5W / 10W / 15W
- Supported Materials: Wood, leather, plastic, paper, coated materials
Dimensions & Weight
- A3 Net Weight: ~5 kg
- A1 Net Weight: ~8–10 kg
- A0 Net Weight: ~12–14 kg
- Packaging: Partially disassembled for safe international shipping
- Production Time: Made-to-order (approx. 1 month production + shipping time)
Software & Compatibility
- Windows 7/8/10/11 (Inkscape supported)
- Mac OS (Inkscape, LightBurn for laser engraving)
- Linux supported
- Supported Formats: SVG, DXF, PNG, JPG, BMP
- Email Merge, Hershey Fonts, Script-based font variation supported
- Image-to-SVG conversion supported
Key Capability Notes
- Designed for generative art, calligraphy, drafting, and automation writing
- Supports batch production such as letters, cards, and invitations
- High precision system optimized for large-format creative workflows
- Stable structure designed for long-duration plotting tasks
Häufig gestellte Fragen
1. Welche Stifte und Papiere werden für optimale Ergebnisse empfohlen?
Wir empfehlen die Verwendung von glattem, hochwertigem Papier (80–160 g/m²) und schnell trocknenden Tintenstiften wie Gelschreibern, Finelinern oder Füllfederhaltern für beste Plottergebnisse und saubere Linien.
2. Wie kann ich verhindern, dass der Stift das Papier zerkratzt?
Stellen Sie sicher, dass die Höhe der Stiftspitze richtig kalibriert ist, und verwenden Sie die richtigen Stiftdruckeinstellungen. Vermeiden Sie außerdem unebene Papieroberflächen und befestigen Sie das Blatt beim Plotten fest.
3. Wie lange dauert das Plotten und welche Geschwindigkeit sollte ich verwenden?
Die Plotzeit hängt von der Komplexität und Größe ab. Bei großen Formaten liegt die empfohlene Geschwindigkeit für eine bessere Genauigkeit und einen flüssigeren Output bei etwa 2000–6000 mm/min.
4. Kann ich iDraw H ohne das Inkscape-Plugin steuern?
Ja, iDraw H unterstützt mehrere Steuerungsmethoden, einschließlich direkter SVG-Workflows und fortschrittlicher Softwareoptionen, die es Benutzern ermöglichen, ohne ausschließliche Abhängigkeit vom Inkscape-Plugin zu arbeiten.
5. Wie genau ist iDraw H bei Großformatprojekten?
iDraw H bietet eine Präzision von bis zu 0,01 mm auf der X- und Y-Achse und eignet sich somit für detaillierte generative Kunst, technische Zeichnungen und großformatige Designarbeiten.
6. Unterstützt iDraw H Lasergravur?
Ja, es unterstützt optionale Lasergravurmodule (0,5 W bis 15 W), die Gravuren auf Holz-, Leder-, Kunststoff- und Papiermaterialien ermöglichen.

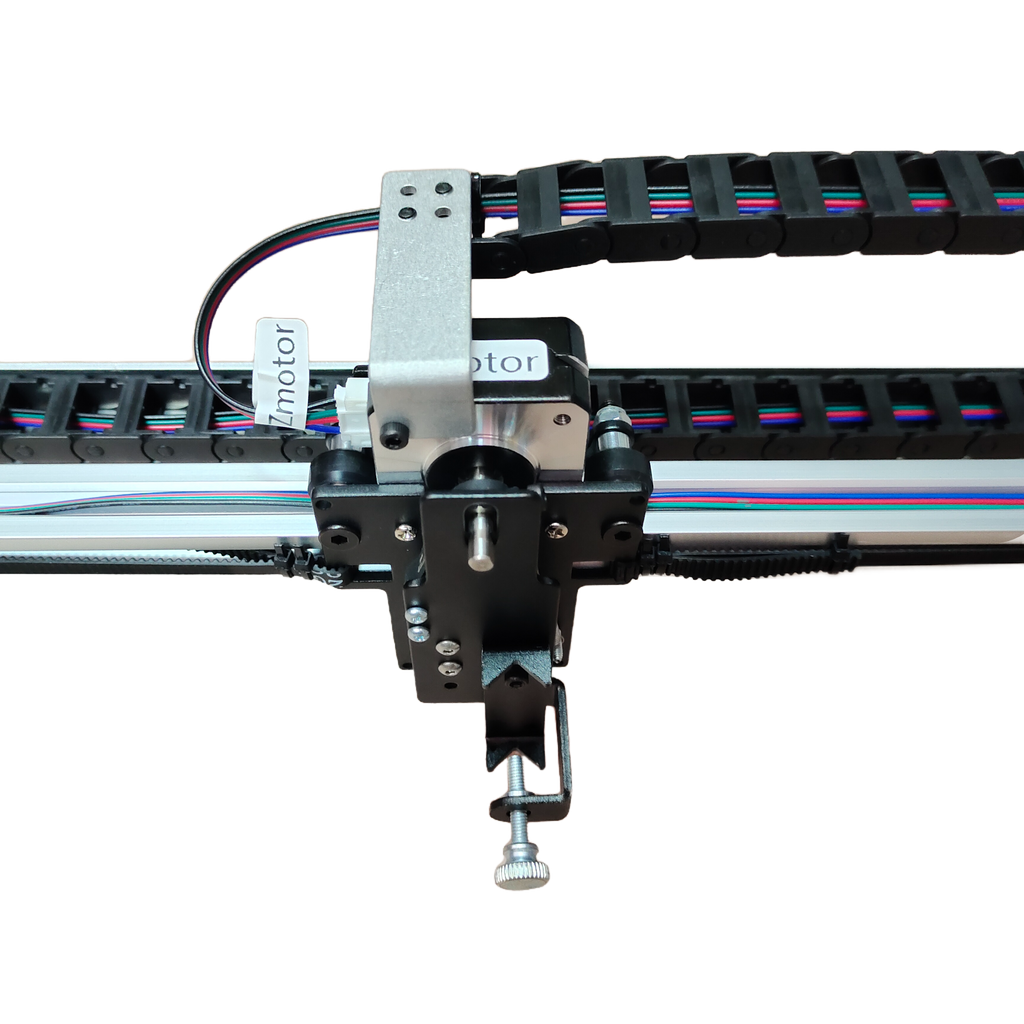

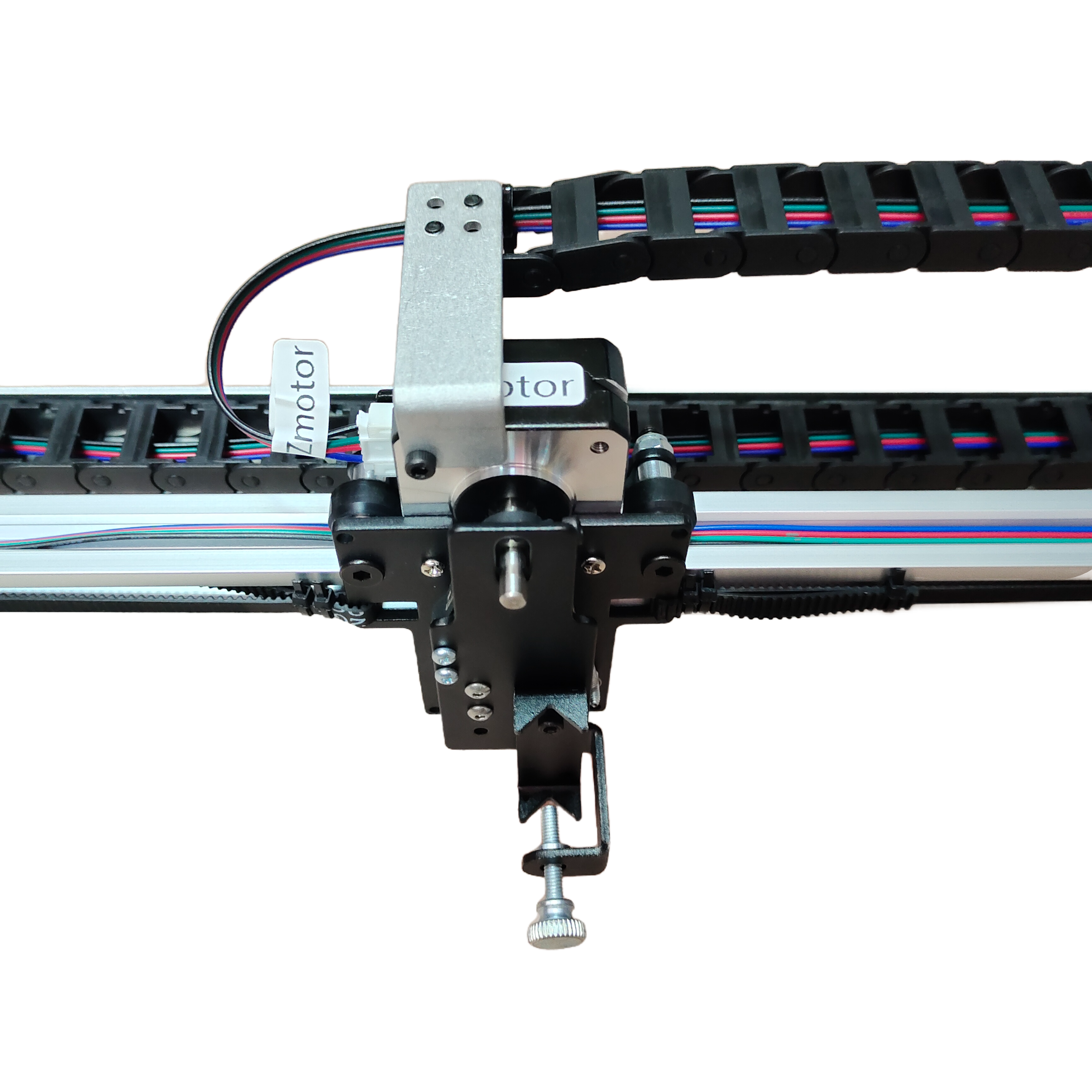

7. Kann die Z-Achse an verschiedene Stifthöhen oder Werkzeuge angepasst werden?
Ja, die Z-Achse ist voll einstellbar und unterstützt verschiedene Stifttypen, Zeichenwerkzeuge und optionale Laserköpfe mit flexibler Höhenkalibrierung.
8. Ist der Rahmen stabil genug für große Grundstücke?
Ja, die Aluminium- und Stahlkonstruktion ist für hohe Stabilität ausgelegt und reduziert Vibrationen selbst bei Hochgeschwindigkeits- oder Großformat-Plotteraufgaben.
9. Kann der iDraw H vertikal montiert werden?
Ja, das System unterstützt die vertikale Montage, die ideal für die Optimierung großer Arbeitsbereiche und wandbasierte Kreativ-Setups ist.
10. Welche Dateiformate und Software werden unterstützt?
Es unterstützt die Formate SVG, PNG, JPG, DXF und BMP. Kompatible Software umfasst Inkscape, LightBurn und andere vektorbasierte Design-Tools.
