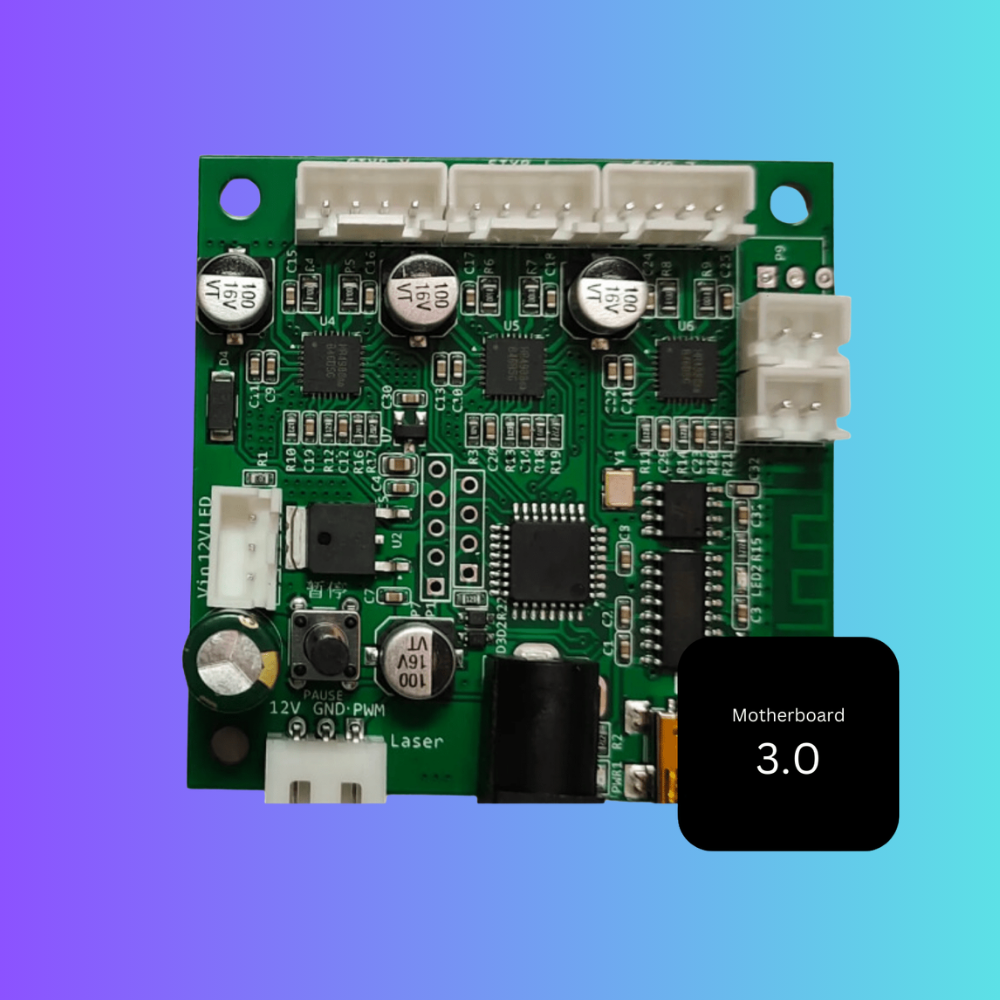

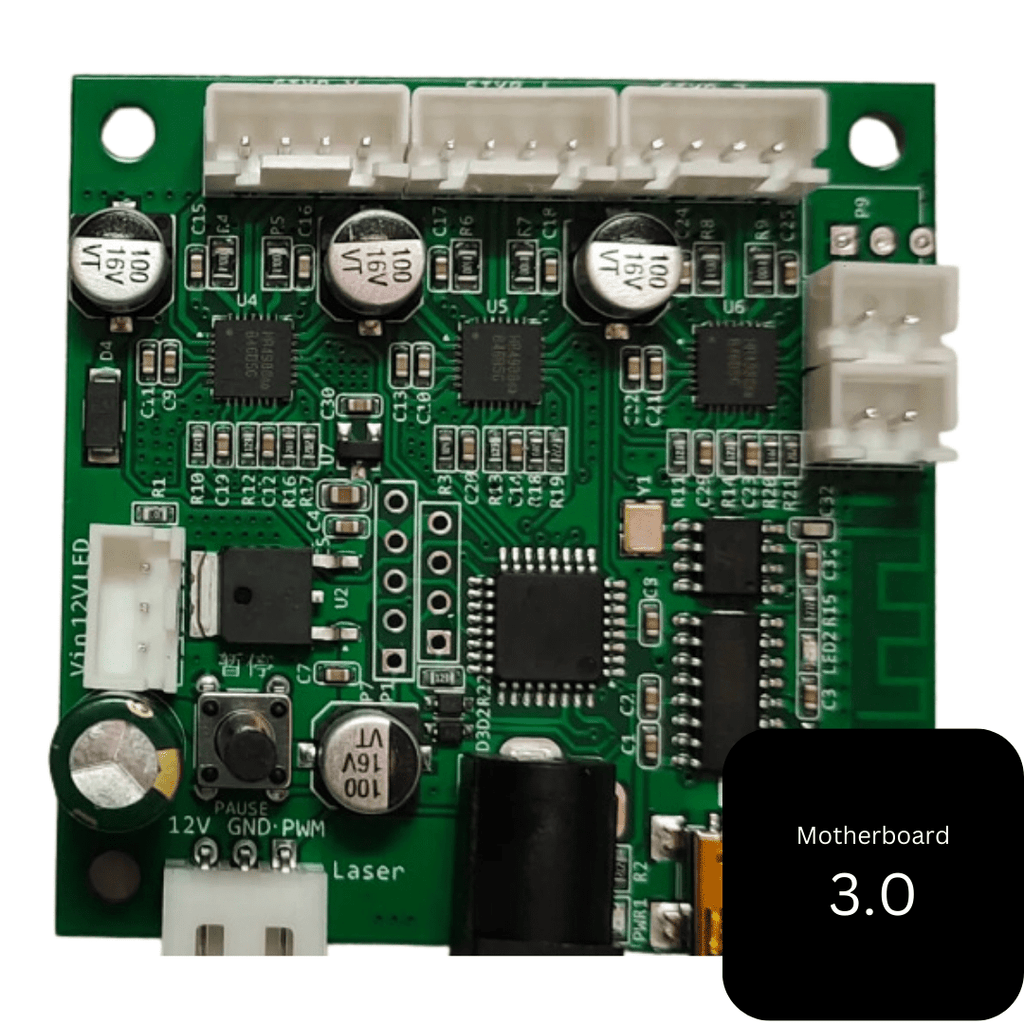

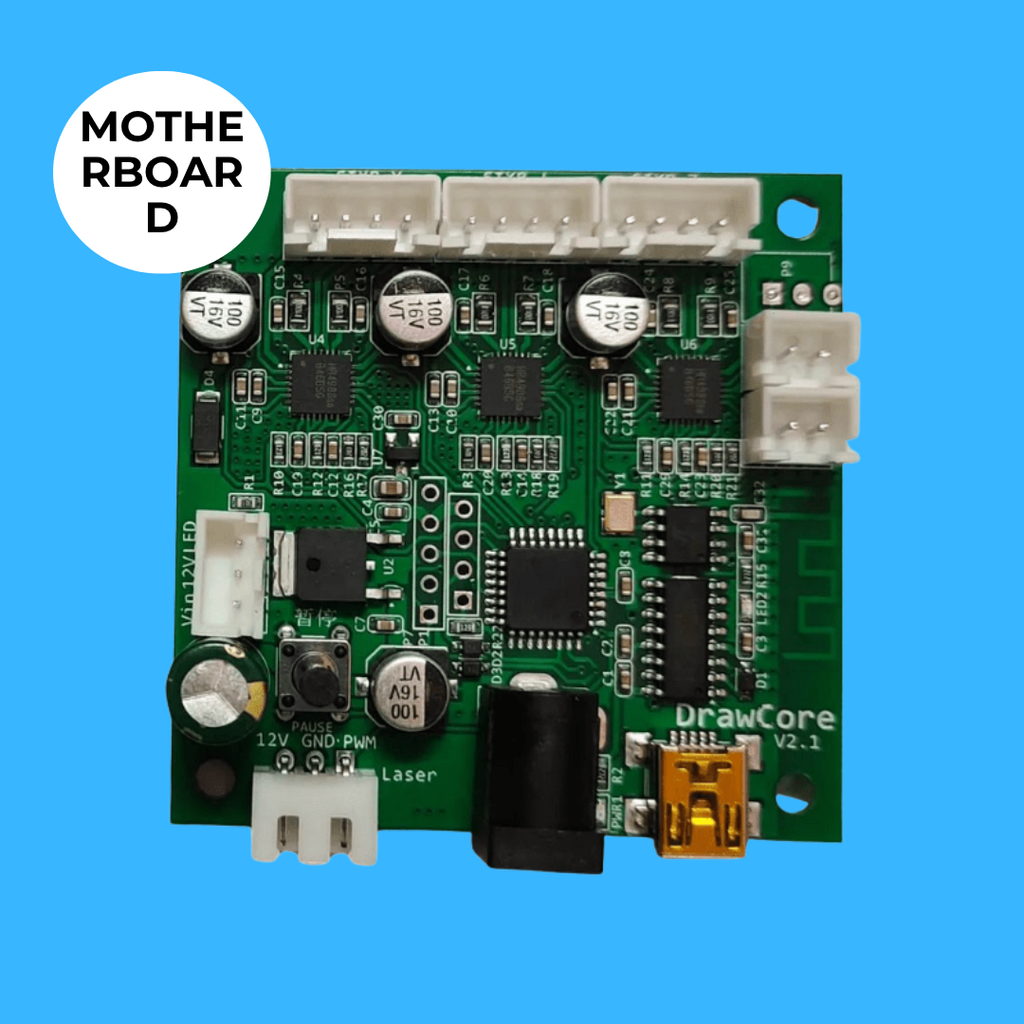

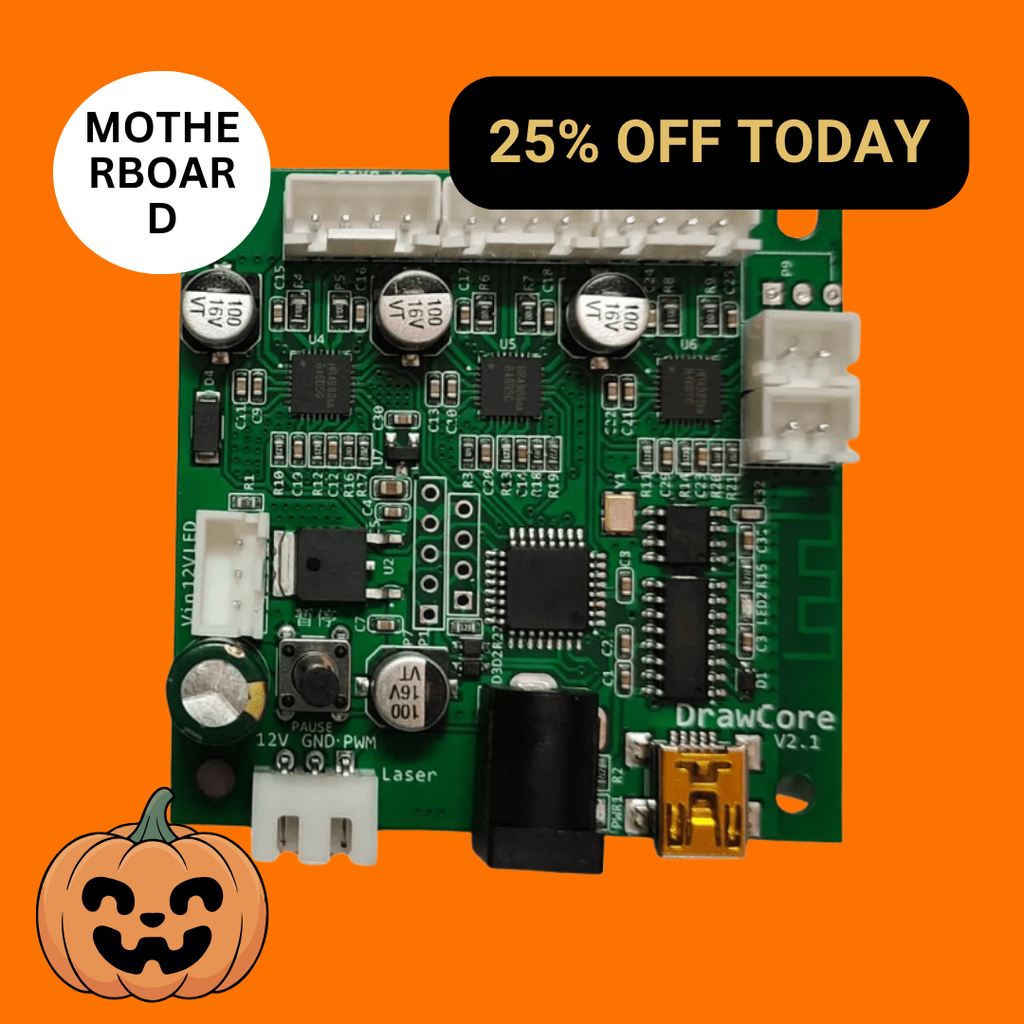

Hauptplatine für iDraw Stiftplotter – Verbesserte Steuerplatine für iDraw H/2.0/1.0/H SE

Hochleistungs-Motherboard für Stiftplotter, entwickelt für iDraw 1.0, 2.0 sowie die H- und H SE-Serie. Dieses fortschrittliche Motherboard für iDraw Stiftplotter verfügt über integrierte Treiber, Plug-and-Play-USB-Unterstützung, integriertes Bluetooth und verbesserte Leistungsstabilität. Als iDraw-Motherboard der nächsten Generation verbessert es die Wärmeableitung, den Sicherheitsschutz und die Systemkompatibilität für eine reibungslosere und zuverlässigere Plotterleistung.

Hauptmerkmale

Upgrade der integrierten Treiberarchitektur

Dieses Motherboard integriert das HR4988-Treibermodul, wodurch keine externe Treiberinstallation mehr erforderlich ist. Es unterstützt eine stabile Motorsteuerung und ermöglicht fortgeschrittenen Benutzern, Treiber wie TMC22xx bei Bedarf auszutauschen. Im Vergleich zu älteren Versionen verbessert es die Systemintegration erheblich und reduziert die Komplexität der Verkabelung für Stiftplotter-Setups.

Plug-and-Play-USB-Kompatibilität

Ausgestattet mit dem CH9340 USB-Chip unterstützt dieses Motherboard für iDraw Stiftplotter Windows 10+, macOS und Linux, ohne dass zusätzliche Treiber installiert werden müssen. Benutzer können es einfach anschließen und sofort mit der Arbeit beginnen, was die Workflow-Effizienz verbessert und die Einrichtungszeit sowohl für Anfänger als auch für Profis verkürzt.

Verbessertes thermisches und PCB-Design

Die aufgerüstete 4-Schicht-Leiterplattenstruktur bietet eine überragende Wärmeableitung und elektrische Stabilität im Vergleich zu älteren 2-Schicht-Designs. Diese Verbesserung gewährleistet eine konstante Leistung während langer Plottersitzungen, reduziert das Risiko einer Überhitzung und verlängert die Gesamtlebensdauer des Motherboards für Stiftplotter.

Integriertes Bluetooth

Im Gegensatz zu früheren Versionen, die externe Bluetooth-Module erforderten, enthält dieses aufgerüstete iDraw-Motherboard einen integrierten Bluetooth-Chip. Dies ermöglicht drahtlose Konnektivität sofort nach dem Auspacken, was flexiblere Steuerungsoptionen ermöglicht und die Hardware-Unordnung im System reduziert.

Fortschrittliches Stromschutzsystem

Das Motherboard enthält TVS-Dioden und einen 680uF-Kondensator, um die Stromeingabe zu stabilisieren und Spannungsspitzen zu verhindern. Dies verbessert die Betriebssicherheit erheblich, indem empfindliche elektronische Komponenten geschützt werden, was eine langfristige Zuverlässigkeit für kontinuierliche Stiftplotting- und Zeichenaufgaben gewährleistet.

Spezifikation

• Produkttyp: Steuerplatine / Motherboard
• Kompatibilität: iDraw 1.0 / iDraw 2.0 / iDraw H-Serie / iDraw H SE-Serie
• Treiberchip: Integrierter HR4988 (austauschbar mit TMC22xx-Serie)
• USB-Chip: CH9340
• Systemkompatibilität: Windows 10+, macOS, Linux (Plug-and-Play)
• Bluetooth: Eingebautes integriertes Modul
• PCB-Struktur: 4-Schicht-PCB (aufgerüstet)
• Stromschutz: TVS-Dioden + 680uF-Kondensator
• Wärmeableitung: Verbessertes thermisches Design
• Vergleich zur Vorgängerversion: Externes Bluetooth + CH340 + 2-Schicht-PCB
• Funktion: Bewegungssteuerung für Stiftplotter / Handschriftmaschinen
• Installation: Direkt austauschbares Motherboard

Top 10 FAQs

1. Wofür wird dieses Motherboard für Stiftplotter verwendet?
Es ist die Hauptsteuerplatine für iDraw Stiftplotter, die Motorbewegungen, Signalverarbeitung und Systemabläufe für Zeichen- und Handschriftaufgaben verwaltet.

2. Ist dieses Motherboard für iDraw Stiftplotter mit allen Modellen kompatibel?
Ja, es unterstützt iDraw 1.0, iDraw 2.0, iDraw H SE-Serie und iDraw H-Serie Maschinen.

3. Muss ich Treiber installieren, um dieses iDraw Motherboard zu verwenden?
Nein, es verwendet den CH9340 USB-Chip, der Windows 10+, macOS und Linux ohne Treiberinstallation unterstützt.

4. Kann ich die Motortreiber auf diesem Motherboard austauschen?
Ja, obwohl es mit integrierten HR4988-Treibern geliefert wird, können fortgeschrittene Benutzer diese bei Bedarf durch Treiber der TMC22xx-Serie ersetzen.

5. Unterstützt dieses Motherboard Bluetooth-Verbindung?
Ja, das Motherboard für 2.0 und H enthält einen eingebauten Bluetooth-Chip, sodass kein externes Modul erforderlich ist.

6. Welchen Vorteil hat das verbesserte PCB-Design?
Die 4-Schicht-Leiterplatte verbessert die Wärmeableitung, Stabilität und langfristige Zuverlässigkeit im Vergleich zu älteren 2-Schicht-Platinen.

7. Welchen Schutz bietet dieses Motherboard?
Es verfügt über TVS-Dioden und einen 680uF-Kondensator zum Schutz vor Überspannungen und zur Spannungsstabilisierung.

8. Ist dieses Motherboard für Stiftplotter einfach zu installieren?
Ja, es ist als direkte Ersatzplatine für kompatible iDraw-Systeme konzipiert und bietet eine unkomplizierte Installation.

9. Was ist der Unterschied zwischen alten und neuen Versionen?
Die neue Version integriert Treiber, Bluetooth und eine verbesserte USB-Kompatibilität, während die alte Version externe Module und Treiber erfordert.

10. Warum sollte man dieses iDraw Motherboard-Upgrade wählen?
Es bietet bessere Stabilität, Plug-and-Play-Benutzerfreundlichkeit, verbesserte Sicherheit und ein aufgerüstetes Hardware-Design für eine zuverlässigere Plotterleistung.
