UUNA TEK 3.0 – 2 x 1,25 m / 2 x 2 m / 2 x 4 m großer, vormontierter High-End All-in-One Stiftplotter-Roboter Zeichenmaschinen

UUNA TEK 3.0 – 2 x 1,25 m / 2 x 2 m / 2 x 4 m großer, vormontierter High-End All-in-One Stiftplotter-Roboter Zeichenmaschinen

€5.173,95 EUR
€5.173,95 EUR
Versandkosten werden beim Checkout berechnet.
Size

Leiser, schneller und präziser! Der UUNA TEK 3.0 Highend All-in-One Pen Plotter Zeichenroboter Zeichenmaschine Schreibmaschine Signiermaschine, von A3 bis A0 Größe, ist ein hochmoderner Zeichenroboter in Industriequalität, der für Präzision, Effizienz und Benutzerfreundlichkeit entwickelt wurde. Dies ist die erste All-in-One Pen Plotter Zeichenmaschine von UUNA TEK. Sie erfordert keine Installation und ist sofort einsatzbereit. Entwickelt für hohe Genauigkeit und geringe Geräuschentwicklung, bedient sie eine breite Palette von Zeichen- und Schreibanwendungen und bietet Benutzern ein nahtloses und professionelles Erlebnis. Ob für detaillierte technische Zeichnungen, großformatige Kunstwerke oder komplizierte Designs, der UUNA TEK 3.0 gewährleistet außergewöhnliche Qualität und Zuverlässigkeit. Hauptmerkmale: 1. Mehr Präzision, bis zu ±0,02mm - Verfügt über einen Z-Achsen-Schrittmotor mit Direktantrieb über Zahnstange und Ritzel, der eine präzise Höhenregelung gewährleistet. - Bequem einstellbare Synchronriemenspannung mit einer professionellen Struktur ermöglicht eine einfache Wartung und schnelle Wiederherstellung des Werkszustands. - Sicheres und organisiertes Kabelmanagement mit Schleppkettenführung schützt die internen Weichkabel effektiv und ist in der Lage, bis zu 15 Millionen Biegungen ohne Beschädigung zu überstehen. 2. All-in-One-Design, benutzerfreundlich, keine Installation erforderlich - Sofort einsatzbereit ohne Montage. - Modulares Design mit adaptiver Anpassung und Echtzeit-Null-Spalt gewährleistet optimale Leistung. - Bequemer Selbstservice für den Austausch von Teilen und einfache Wartung. - Optionale drahtlose Verbindung für erhöhten Komfort und Kontrolle. 3. Geringe Geräuschentwicklung, weniger als 60dB - Ausgestattet mit einer neu entwickelten hochleisen Führungsschiene und einem geräuscharmen Antrieb in Industriequalität. - Standard-Puffer-Stifthalter schützt die Oberfläche von Papier oder Schreibmaterial und ist mit verschiedenen harten Stiftwerkzeugen kompatibel. - Verbesserte geräuschlose Leistung mit einem speziellen Kupferstift, der eine doppelte Pufferung bietet. - Austauschbare, selbstschmierende Kunststoffzahnstangen reduzieren das Schreibgeräusch erheblich. 4. Größerer Arbeitsbereich mit 1,7-facher Geschwindigkeit als 2.0/H - Unterstützt kundenspezifische Größen bis zu 4x2 Meter und berücksichtigt eine Reihe von Größen, einschließlich A3, A2, A1 und A0, sowie größere Formate wie 2x2 Meter und 4x2 Meter. - Hochgeschwindigkeitsmodus mit maximalen Parametern: X-Achse 20000mm/min, 6000mm/s2; Y-Achse 20000mm/min, 2000mm/s2; Z-Achse 20000mm/min, 4000mm/s2. 5. Nahtlose WiFi-Konnektivität Genießen Sie echte drahtlose Steuerung mit dem neuen WiFi-Modul für UUNA TEK 3.0. Eliminieren Sie Kabel und verbinden Sie sich mühelos von jedem Gerät aus mit stabiler, schneller Datenübertragung, was Flexibilität und Komfort in Ihrem kreativen Workflow erhöht. Jetzt als Upgrade oder integrierte Option erhältlich! Vorteile von UUNA TEK 3.0 gegenüber iDraw 2.0/H: Software-Upgrade: Die UUNA TEK 3.0 verfügt über eine kundenspezifische Software, die Schreib- und Zeichenoperationen verbessert und die Bedienung erleichtert. Sie unterstützt die freie Eingabe von handschriftlichen Schriftarten und die Verformung von Schriftarten und ist kompatibel mit Designsoftware wie Inkscape und den SVG-Dateien von Processing sowie Code-basierten Kunstplattformen wie P5.js zur Erstellung digitaler Kunst. Hardware-Upgrade: Die neu entwickelten geräuscharmen Führungsschienen aus Aluminiumguss, selbstschmierende technische Kunststoffkugeln und CNC-maßgeschneiderte hochpräzise Gleitermodule erhöhen Geschwindigkeit und Genauigkeit bei gleichzeitiger Reduzierung des Geräuschpegels. So können Sie den Entstehungsprozess Ihres Kunstwerks in aller Ruhe genießen. Optisches Upgrade: Das integrierte Design mit oxidierten und polierten Oberflächen verleiht der UUNA TEK 3.0 ein hochwertiges, erstklassiges Aussehen, perfekt für gehobene Kunstausstellungen. Größen-Upgrade: Jetzt sind größere Größen von 2x2 Metern und 4x2 Metern verfügbar, mit Optionen für kundenspezifische Größen. Die maximale Schreibdicke von bis zu 40 mm bietet mehr Möglichkeiten für künstlerische Kreationen. Spezifikation: Rahmenmaterialien: Q235 Kohlenstoffstahl + Aluminiumlegierung Hauptplatine: GRBL-Board Nennspannung: DC 12V - DC 24V Wiederholgenauigkeit der Positionierung: ±0,1mm-0,02mm Nennspannung des Netzteils: Eingang: AC 110V - AC 230V Ausgang: DC 12V Nennleistung: 20W Nennstrom: 12V 3A 24V 2A Gewicht: ≥10 kg Verpackungsmaße: A3 Größe: 575×450×194mm; A2 Größe: 758×580×194mm; A1 Größe: 1018×785×205mm; A0 Größe: 1366×1030×205mm Maximale Schreibdicke: 30mm (bis zu 40mm mit Modifikation) Maximaler Schreibbereich: A3: 420×297mm A2: 594×420mm A1: 841×594mm A0: 1189×841mm Konnektivität: USB-Kabel standardmäßig, WiFi kann angepasst werden Software: UUNA TEK Software G-Code: Unterstützung, serielle Schnittstelle Uart-Protokoll OS: Windows standardmäßig, Mac wird bald veröffentlicht. Endschalter: Anpassbar Einstellbarer Winkel für Stift: Unterstützung (0°-90°) Betriebstemperatur: -20-55℃ Eingabeformat: SVG/DXF/JPG/PNG/BMP/PDF Motoren: X: 42-Schrittmotor Y: 42/57 Schrittmotor Z: 42 Schrittmotor Hinweis Es ist möglich, dass sich der Bandförderer oder andere Teile während des Transports aufgrund des langen grenzüberschreitenden Transports lösen. In diesem Fall müssen Sie die Maschine möglicherweise nach Erhalt per Fernzugriff über unser Online-Meeting unter https://calendly.com/uunatek/uuna-tek-3-0-support einstellen. Versandbedingungen: Da jede Einheit nach Bestellung in limitierter Auflage gefertigt wird, dauert der Produktionsprozess mindestens 30 Tage. Nach der Produktion gibt es eine zusätzliche Versandzeit von mindestens 5-10 Werktagen. Für weitere Details und zur Bestätigung Ihrer Bestellung kontaktieren Sie uns bitte per E-Mail unter support@idrawpenplotter.com. Rückgaberecht: Aufgrund der hohen Versandkosten akzeptieren wir keine Rücksendungen oder Rückerstattungen, können aber kostenlosen Ersatz für defekte Teile liefern und sicherstellen, dass sie funktionieren. Eine vollständige Rückerstattung können wir nur bei Qualitätsproblemen und fehlender Lösung anbieten. Garantiebestimmungen: Sie können die meisten Artikel innerhalb von 30 Tagen nach Lieferung gegen eine Rückerstattung oder Gutschrift zurücksenden. Es fallen Rücksendekosten an, und der Artikel muss sich in seinem ursprünglichen Zustand und in der Originalverpackung befinden, um akzeptiert zu werden. Alle qualitätsbezogenen Mängel an Artikeln, die direkt von UUNA TEK Pen Plotter oder autorisierten Wiederverkäufern von UUNA TEK Pen Plotter verkauft werden, sind durch die 12-monatige Garantie ab Kaufdatum abgedeckt. Weitere Details finden Sie hier>>> Software: Bitte laden Sie diese Software zur Steuerung des UUNA TEK 3.0 Highend All-in-One Pen Plotter Drawing Robots hier herunter>>>

Precision Driven

Creative Freedom

Large Format Ready

Smooth Performance

1. Absolute Engineering Precision (Up to ±0.02mm)

Engineered for strict industrial compliance, the UUNA TEK 3.0 features a Z-axis stepper motor with a direct-drive rack and pinion mechanism, delivering repeat positioning accuracy up to $\pm0.02\text{mm}$. Paired with a dual-buffered, spring-loaded adaptive pen holder and an adjustable synchronous belt tensioner, it flawlessly translates complex CAD blueprints and intricate diecut structural dimensions into sharp, high-fidelity vector lines without a single line shift, even on micro-warped or uneven materials.

2. Seamless 2-Meter Massive Working Area

Eliminate the physical constraints and scaling errors of traditional A3/A0 desktop plotters. Offering vast, continuous working beds from 2x1.25M up to 2x2M (and customizable up to 4x2M), it enables architects, urban planners, and packaging designers to output full-scale 1:1 structural drawings and massive corrugated layouts in a single, seamless pass—completely removing the need for tedious manual slicing and taping.

3. Industrial-Grade "Built-Like-A-Tank" Reliability

Forged for rigorous, high-frequency commercial environments, the chassis combines a heavy-duty Q235 Carbon Steel and Aluminum Alloy frame with an ultra-stable 8mm Tempered Glass base plate on larger models to completely eliminate mechanical resonance. Equipped with a professional drag chain cable management system rated to withstand up to 15 million bends, this machine is built to endure relentless 7-days-a-week production demands in busy drafting institutes and prototyping workshops.

4. Zero-Assembly Turnkey Workflow Integration

Minimize operational downtime with a 100% preassembled and factory-calibrated system that arrives safely crated and ready to deploy straight out of the box. Featuring a high-clearance design that accommodates material thicknesses up to 40mm (ideal for heavy chipboards, foam boards, and structural blanks), it integrates seamlessly into your current setup. Dual-connectivity via WiFi and SD Card allows for wireless or completely standalone asynchronous plotting, keeping your team's primary workstations completely free.

5. Quad-Tier Speed Optimization with Silent Operation (<60dB)

Powered by a GRBL-Board and high-torque stepper motors, the system offers 4 optimized mechanical profiles—including a Blazing High-Speed Mode (up to 20,000 mm/min) for rapid verification and a dedicated Curve/Drawing Mode (12,000 mm/min) that tempers acceleration to maintain flawless geometric accuracy on tight diecut fold-lines and arcs. Built with custom cast-aluminum silent rails and self-lubricating engineering plastic racks, it keeps operational noise under 60dB, seamlessly fitting into quiet architectural studios without disrupting professional focus.

6. Seamless Cross-Platform & Industrial Software Compatibility

Fully compatible with both Windows and macOS, the plotter natively interprets universal G-Code and serial port Uart protocols. It interfaces seamlessly with advanced engineering and vector tools like Inkscape, UGS, and LightBurn, accepting industry-standard formats including DXF, SVG, and PDF. Your design and engineering teams can output directly from their preferred CAD workflows without altering their existing file exporting habits.

UUNA TEK 3.0 (Large Format) – Technical Specifications

🧱 Frame & Structure

Frame MaterialsQ235 carbon steel + aluminum alloy (Oxidized and polished premium surfaces)
StructureIndustrial-grade rigid frame, preassembled all-in-one design (No installation required)
Motion SystemDirect-drive Z-axis rack and pinion, cast aluminum silent rails, CNC-customized high-precision sliders, and synchronous belt tensioner

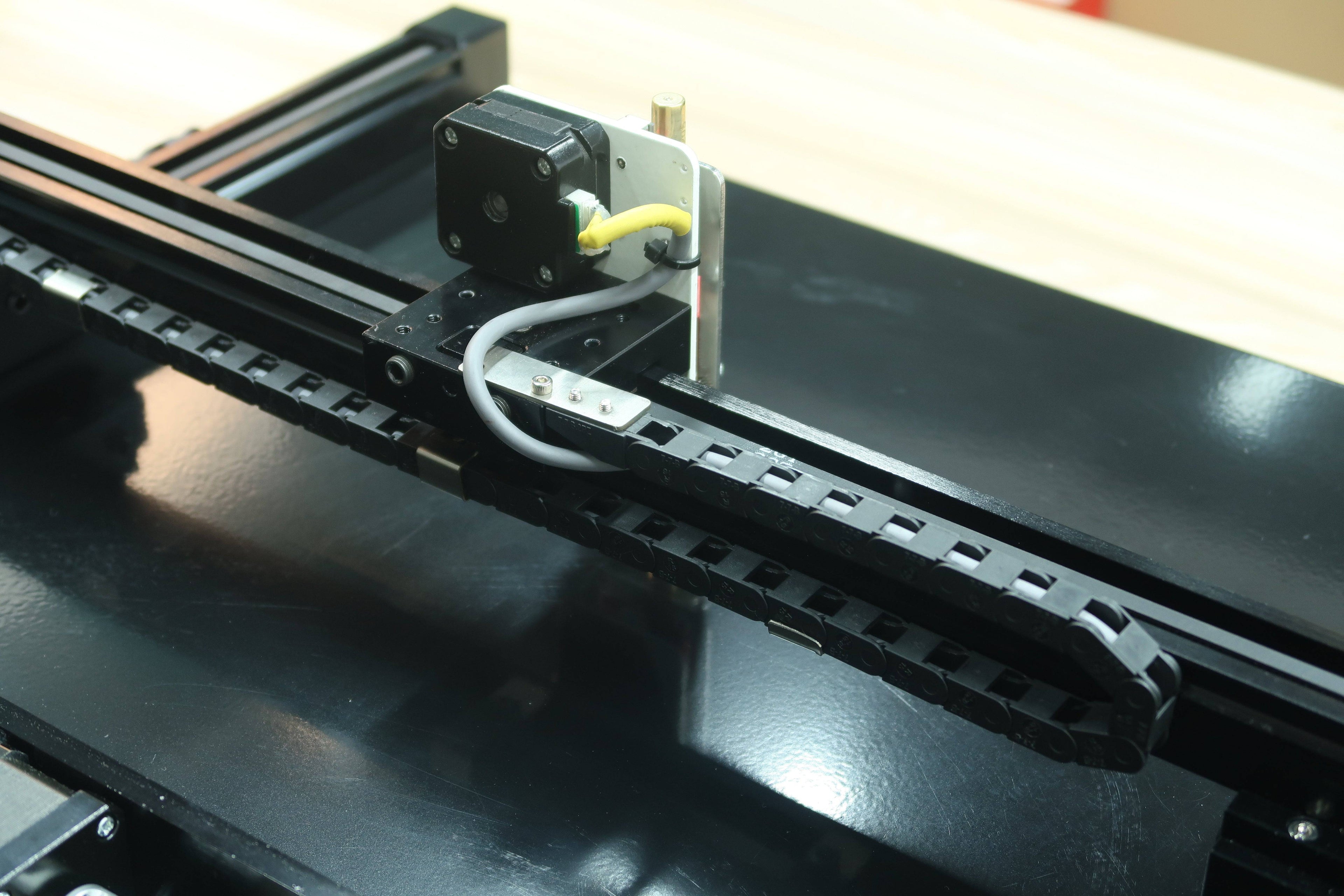

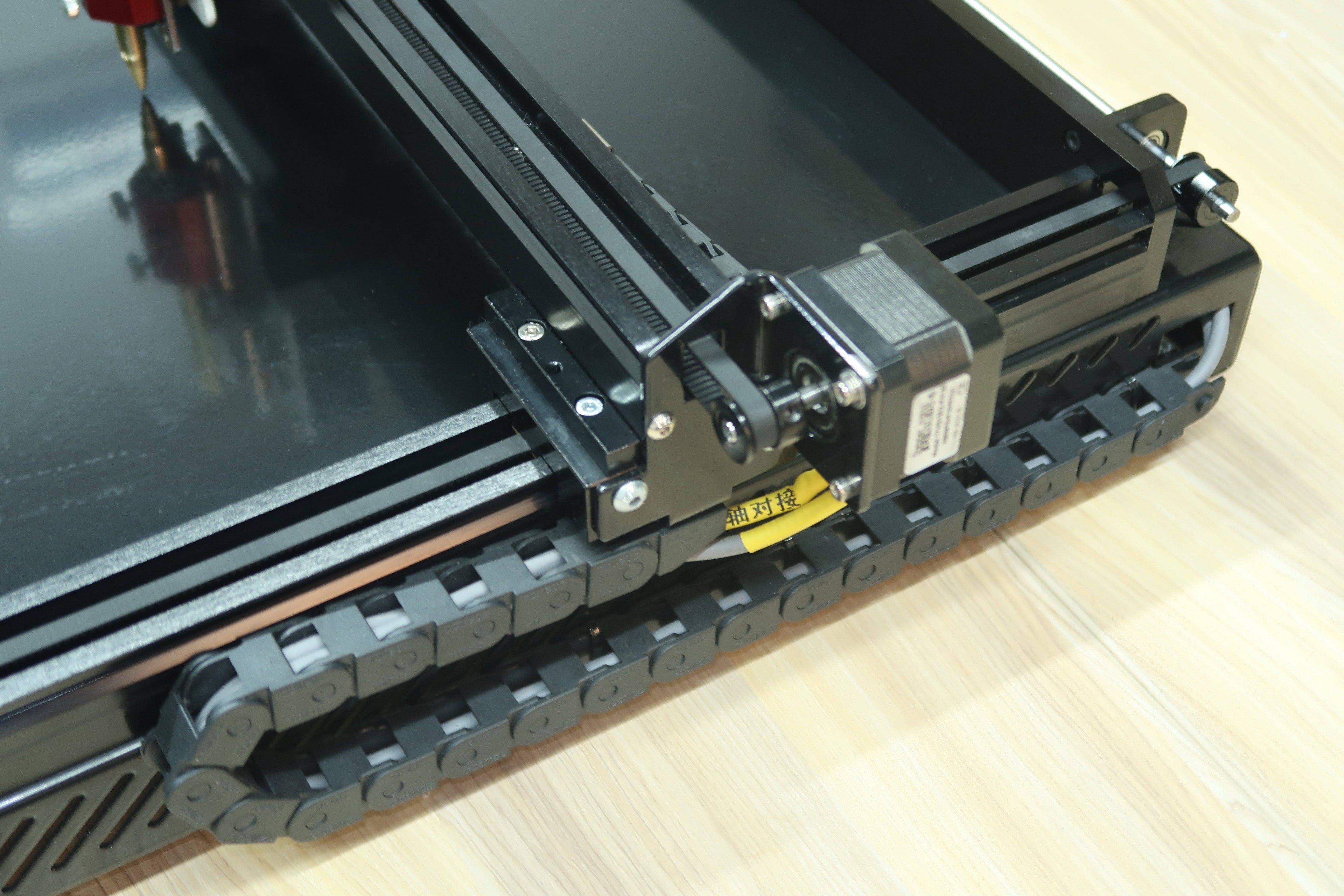

Cable ManagementHeavy-duty drag chain routing (withstands up to 15 million bends)
Acoustic LevelLow noise, less than 60dB (Equipped with replaceable self-lubricating engineering plastic racks)

🧠 Control System

MotherboardGRBL-Board
G-code SupportYes (Serial port UART protocol)

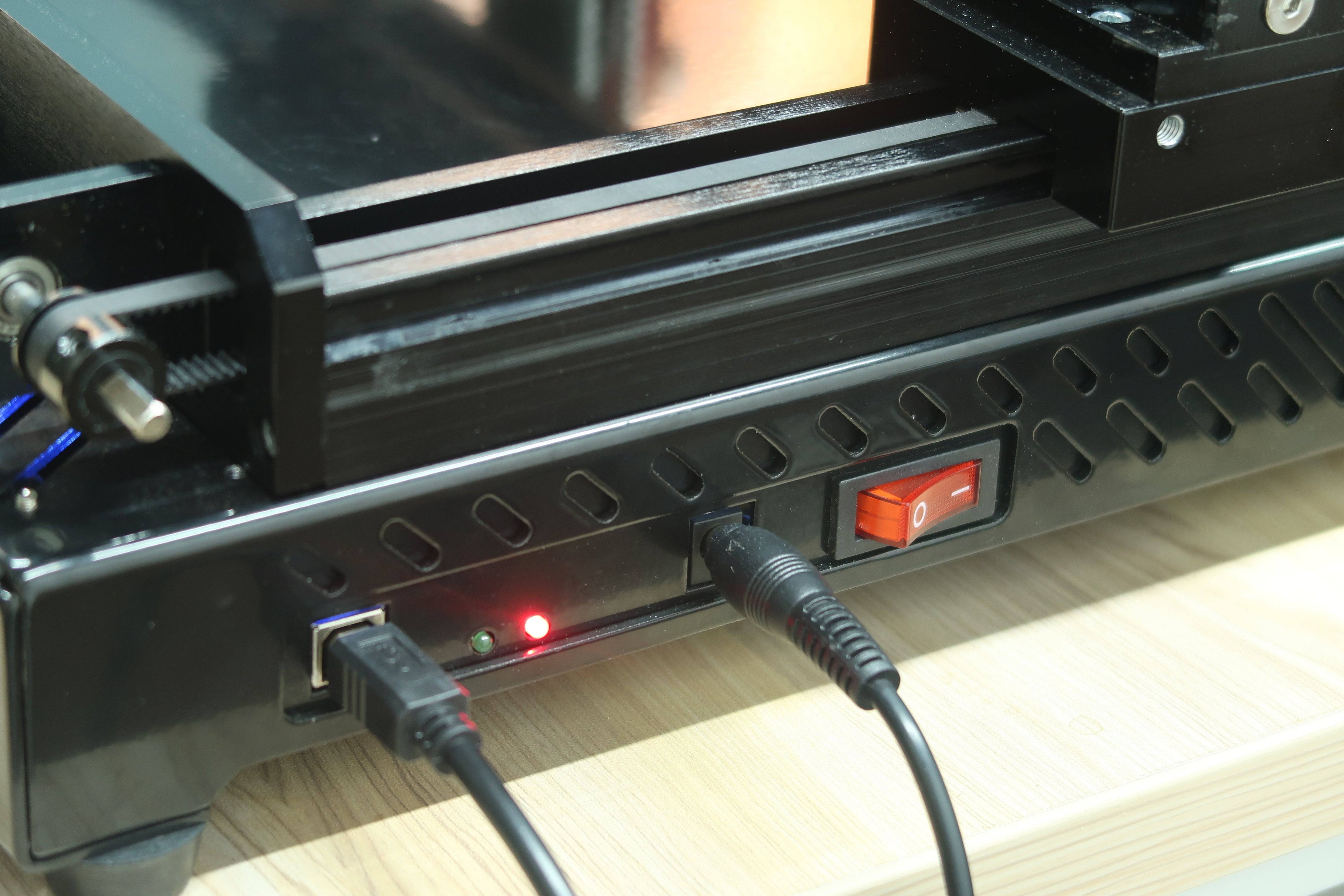

ConnectivityUSB Cable + WiFi Module Option + SD Memory Card (Supports offline standalone mode)

⚡ Electrical Specifications

Rated VoltageDC 12V – DC 24V
Power Adapter InputAC 110V – AC 230V
Power Adapter OutputDC 12V (12V 3A / 24V 2A)
Rated Power20W

🎯 Precision & Performance

Large Format Accuracy±0.1 mm
Pen Angle Flexibility0° – 90° adjustable support

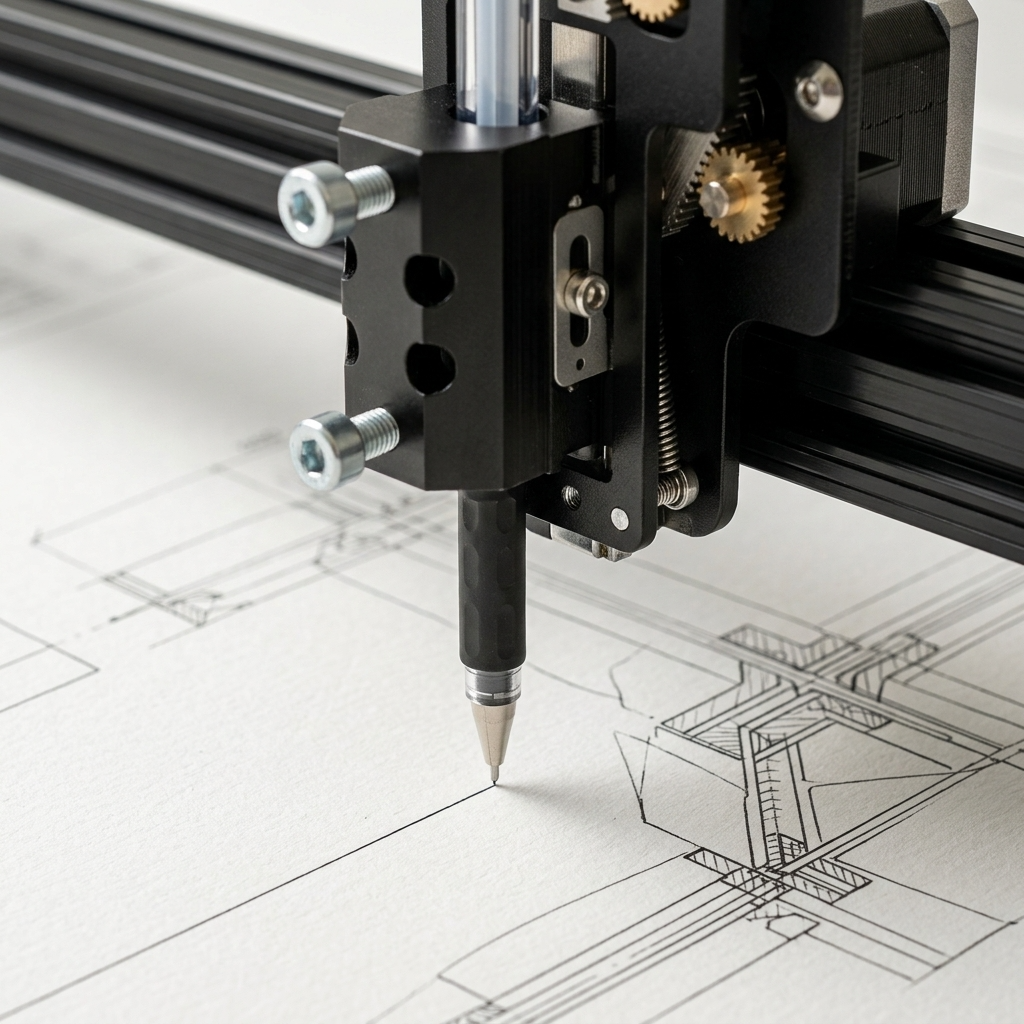

Pen Holder CompatibilityDual-buffer pen holder, supports any technical pen tool within 17.5mm width
Max Material Thickness30 mm (up to 40 mm with factory modification)

📐 Industrial Working Area

2X1.25M Format Area2000 × 1250 mm (78.7 × 49.2 inch)
2X2M Format Area2000 × 2000 mm (78.7 × 78.7 inch)
Custom Oversized FormatsCustomizable up to 4000 × 2000 mm (4X2M)

📦 Packaging & Shipping

Logistics ProtectionShipped securely in professional, heavy-duty industrial protective wooden crate packaging to prevent mechanical misalignment during transit.

🚀 Kinematic Speed Profiles

Operation ProfileMax Moving Speed (mm/min)Max Acceleration (mm/s²)
1. High-Speed Mode (Drafting Verification)X: 20000 | Y: 20000 | Z: 20000X: 6000 | Y: 2000 | Z: 4000
2. Standard Mode (Default Production)X: 15000 | Y: 15000 | Z: 8000X: 2000 | Y: 2000 | Z: 2000
3. Drawing Mode (High Arc/Diecut Accuracy)X: 12000 | Y: 12000 | Z: 12000X: 500  | Y: 500  | Z: 2000
4. Silence Mode (Acoustic Sensitive Space)X: 10000 | Y: 10000 | Z: 8000X: 1000 | Y: 1000 | Z: 1000

💻 Software & Formats

Recommended SoftwareUUNA TEK 3.0 Custom Software (Supports free font inputs & geometric deformations)
Industrial Software CompatibilityInkscape, UGS (Universal Gcode Sender), LightBurn, LaserGRBL
Vector & Graphic InputsSVG, DXF, PDF, JPG, PNG, BMP
OS EnvironmentWindows and macOS Fully Supported

⚙️ Motor System

X Axis42 stepper motor
Y Axis42 / 57 high-torque stepper motor
Z Axis42 stepper motor
Environmental LimitsOperating Temperature Range: -20°C to 55°C ; Customizable limit switches supported

🧱 Base Plate Material & Structural Substrate

• Heavy Industrial Large Formats (2X1.25M, 2X2M, and above): Upgraded to an ultra-stable, heavy-duty 8mm tempered glass base plate by default to eliminate mechanical deflection and ensure perfect zero-gap alignment across the massive working area.

📦 Standard Commercial Package Inclusions

UUNA TEK 3.0 Industrial Pen Plotter Machine × 1
Accessory Kit × 1 (Includes: 1X power adapter set, 1X professional data cable, 1X acrylic auxiliary regulator calibration board)

Frequently asked questions

1. Can this replace CAD printers for architectural drawings?

Yes. It is widely used as a vector-based output tool for CAD drawings (SVG/DXF workflow).

However, it does not “print like inkjet”—it creates physical line drawings, which many architects prefer for presentations, concept boards, and exhibitions.
2. Is the accuracy good enough for technical drawings and engineering plans?

Yes. It supports up to ±0.02mm repeat positioning accuracy (A3–A2 range).

This is sufficient for:

  • architectural linework
  • mechanical drawings
  • schematic diagrams
  • precision artwork reproduction
3. Can it handle large-format architectural drawings (A1 / A0)?

Yes. It supports:

  • A3 / A2 / A1 / A0
  • custom sizes up to 4×2m

This is especially useful for:

  • construction site drawings
  • exhibition boards
  • large presentation plots
4. Is it compatible with AutoCAD, Rhino, Illustrator or Revit?

Indirectly yes. It works via exported vector formats:

  • SVG (recommended)
  • DXF (via conversion)
  • PDF (vector-based)

Typical workflow:
CAD software → export SVG/DXF → plotter software → draw
5. How long does a full A1 or A0 drawing take?

Depends on complexity:

  • simple line drawing: 30–90 min
  • detailed architectural plan: 2–8 hours
  • highly dense artwork: 10+ hours

Reddit users often mention it is slower than printers but valued for aesthetic output.
6. Does it support pen pressure or different line weights?

Yes, indirectly:

  • supports multiple pen sizes
  • adjustable Z-axis height (0–90° angle control)
  • pressure is mechanical (not digital pressure simulation)

Line variation depends on:

  • pen type
  • speed settings
  • multiple passes
7. Is it stable for long engineering drawing jobs?

Yes. Designed for long runs with:

  • industrial-grade rails
  • anti-slip rack & pinion system
  • cable drag chain protection
  • thermal stable motors

Many users run multi-hour or overnight plotting jobs.
8. Can it run without a computer?

Yes.
It supports:

  • SD card offline mode
  • WiFi file sending (optional module)

This is frequently mentioned on Reddit as a key advantage for workshop environments.
9. How difficult is setup and calibration?

Compared to DIY plotters:

  • fully preassembled (no mechanical building required)
  • basic calibration needed (pen height, origin, material alignment)

Most users report:

  • first setup: 30–60 minutes
  • learning curve: 1–3 days
10. Is it worth it for architects or engineers vs printing services?

Typical Reddit consensus:

  • ✔ worth it for iterative design work
  • ✔ excellent for physical presentation & portfolio output
  • ✔ useful for studio / lab / creative offices
  • ✘ not a replacement for mass printing or PDF submission workflows
